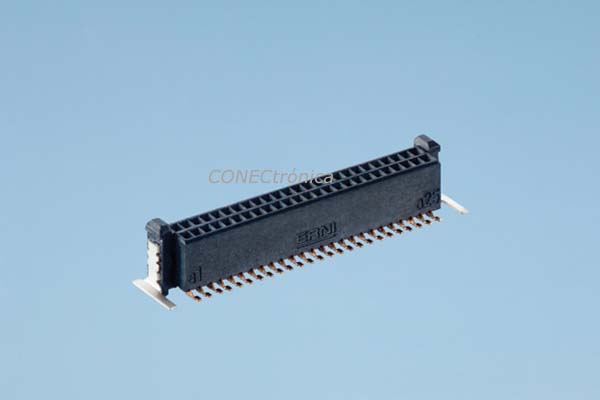

ERNI Electronics presenta bajo la denominación MicroCon una nueva familia de conectores de doble fila en paso de 0,8 mm para tecnología de montaje superficial (SMT). Estos conectores miniatura para circuito impreso son ideales para diversas aplicaciones exigentes de la industria, medicina, iluminación, automoción y electrónica de consumo. Los conectores macho de 50 pines  presentan unas dimensiones de tan solo 24,2 mm x 4,7 mm estando disponibles en diferentes alturas y paredes laterales. Su acoplamiento es seguro y a ciegas, están dotados de codificación. Una característica única de estos conectores es su contacto de resorte de doble cara que garantiza máxima fiabilidad.

Para apoyar las diversas aplicaciones de PCB en tipo Mezzanine están disponibles combinaciones ortogonales  y coplanares. Las alturas de estos conectores van desde 5 mm hasta 20 mm. A pesar de su miniaturización, los nuevos conectores MicroCon ofrecen una alta tolerancia de acoplamiento; tolerancias de desalineamiento permitido de los ejes longitudinal y transversal de ± 0,7 mm. La tolerancia admitida de inclinación angular admitida se ha especificado en ± 4 grados.

Están especificados para más de 500 ciclos de conexión y su capacidad de corriente por cantacto es de hasta 0,5 A a 20 ºC.
