8.1 INSPECCIÓN VISUAL.

8.2 MEDIDA DE POTENCIA ÓPTICA.

8.3 MEDIDA DE RETROESPARCIMIENTO.

Cable de Fibra óptica debería ser verificado en tres etapas:

1ª Etapa: Recepción del suministro.

  - Localización defectos de fabricación.

  - Localización defectos por transporte.

2ª Etapa: Realización del conexionado.

  - Localización defectos de instalación.

  - Localización defectos en el montaje de conectores en campo.

  - Localización defectos en el proceso de empalmes de las fibras ópticas.

3ª Etapa: Ensayo de aceptación.

  - Certificación de la red.

  - Cumplimiento con especificaciones de servicio.



8.1 Inspección Visual

  - Microscopios (inspección del conexionado en campo y taller). Procedimiento:

• Limpiar la superficie a inspeccionar.
• Seleccionar el tipo de adaptador en el microscopio.
• Ajustar el enfoque.
• Verificar estado.

'

 - Identificador de fibras.

• Identificar disposición de la fibra óptica.
• Localización de empalmes en cajas.
• Localización de roturas de fibra óptica en cordones y cables.
• Comprobador de continuidad óptica.







'

8.2 Medida de potencia optica

• Adaptadores para fibra desnuda (conexionado de cable de fibra óptica).

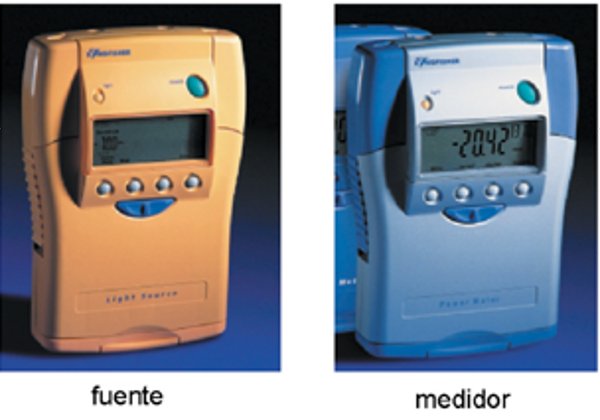

• Medidor de potencia (Selector de longitud de onda adecuada).
• Fuente de emisión (Led o laser adecuado a la longitud de onda).





'

  - Procedimiento

• Puesta en marcha de los equipos (para su estabilidad).
• Seleccionar longitud de onda en ambos equipos.
• Calibrar el equipo mediante cordones de parcheo y adaptador.
• Puesta a "0 dBr" o anotar valor de potencia (dB) de la fuente.
• Conectar cordón "A" en adaptador del tramo a comprobar.
• Conectar cordón "B" en adaptador del tramo a comprobar.
• Registrar valor obtenido, repetir procedimiento o con el resto.









'

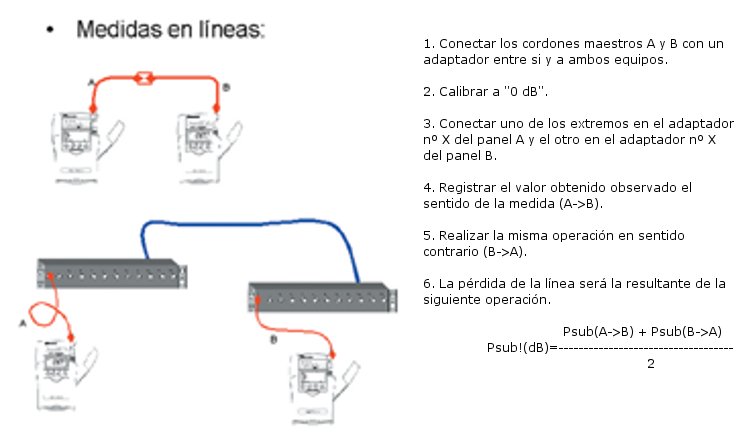

- Medidas en cordones y Medias en Líneas.









'

8.3 Medida de Retroesparcimiento (O.T.D.R.)

Reflectrómetro óptico con base de dominio en el tiempo, envío de cortos impulsos de luz para determinar características (longitud, pérdidas, etc).

• Longitud de onda adecuada λ.
• Conexionado apropiado.

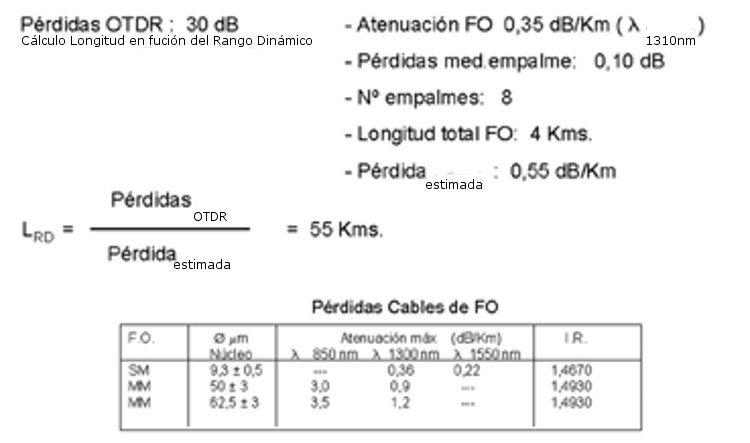

• Rango dinámico suficiente (según longitud de onda).
• Uso del eliminador de zona muerta (fibra de lanzamiento).

  - PROCEDIMIENTO

• Puesta en marcha del equipo (para su estabilidad).
• Seleccionar longitud de onda λ.
• Comprobación del rango dinámico para la medida total de eventos.
• Conectar al equipo la fibra de lanzamiento (200-500 mts para MM / 1000 mts para SM).
• Realizar primer barrido para determinar fibra de lanzamiento.
• Introducir parámetros de identificación y medidas (λ, IR (índice de refracción), longitud, origen, final, etc).
• Realizar primera medida en una fibra óptica del cable o tramo a medir.
• Tomando la primera como referencia, realizar el resto de medidas.
• Analizar eventos y determinar final del tramo.
• Realizar la misma operación en el sentido contrario.

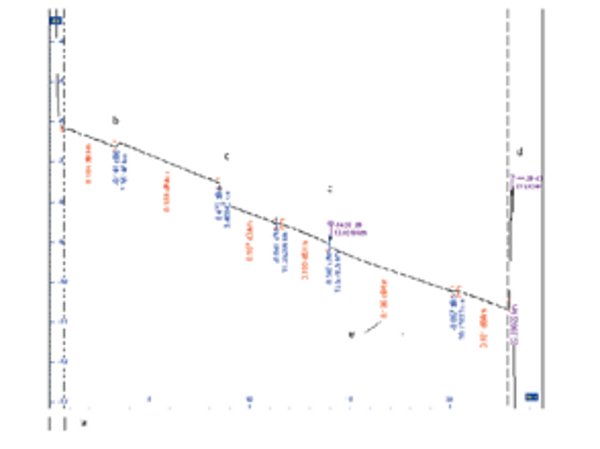

  - EVENTOS

    a) Zona muerta.

    b) Reflexión (Fresnel):

• Cambio de índice de refracción (conexiones, empalmes mecánicos, etc).
• En conexiones tipo APC no aparece reflexión.
• Ganancia errónea.

    c) Pérdidas por empalme:

• Empalme entre fibras.
• Radio de curvatura defectuoso.

     d) Reflexión final de fibra:

• Longitud óptica.
• Pérdidas de retorno (luz que retorna al emisor).

     e) Valor de atenuación por tramo.

'
