Les coupleurs optiques sont des composants passifs qui répartissent la puissance du signal dans un réseau optique FTTx (Fiber To The Anywhere). Ils permettent la transmission du signal optique depuis l'équipement central via quelques fibres, puis sa distribution le long du trajet afin de desservir un plus grand nombre d'utilisateurs. Ces composants peuvent être équilibrés, c'est-à-dire qu'ils ont des sorties symétriques en termes de puissance du signal, ou asymétriques, c'est-à-dire qu'ils auront des sorties avec une division asymétrique et des niveaux de puissance différents.
Exemples :
Symétrique : un signal d’entrée dont les signaux de sortie sont répartis équitablement entre les fibres.
Asymétrique : un signal d’entrée dont les signaux de sortie sont répartis différemment selon les fibres de sortie.

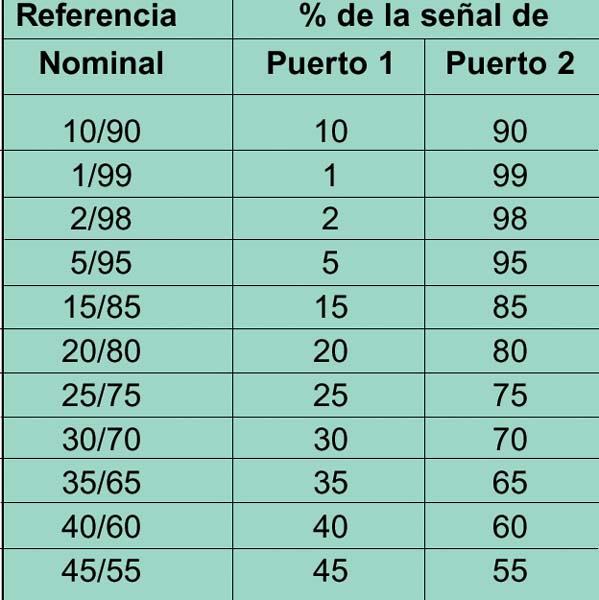

Les coupleurs asymétriques sont disponibles avec une modularité 1:2 (une fibre d’entrée et deux fibres de sortie) et les puissances suivantes :
Ils peuvent être équipés de connecteurs SC-APC ou SC-UPC à toutes leurs extrémités. Ils sont également disponibles sans connecteurs.
Les répartiteurs optiques avec connecteurs permettent une utilisation simplifiée (plug-and-play), optimisant ainsi les connexions utilisateur.
Ils sont compatibles avec les boîtiers d'épissure et les E/S optiques (composants internes de distribution optique). Disponibles avec des connecteurs SC-APC ou SC-UPC à toutes les extrémités ou uniquement en sortie, ils se déclinent dans toutes les configurations modulaires et en versions symétriques ou asymétriques.
Modèles et applications
: Furukawa propose actuellement cinq modèles pour cette gamme :
1:2 asymétrique : principalement utilisé dans les réseaux optiques à topologie linéaire et dans les projets spéciaux nécessitant différentes répartitions de puissance sur le réseau ;
1:N symétrique : principalement utilisé dans les réseaux optiques FTTx/PON et les réseaux HFC (télévision par câble) ;
2:N symétrique : utilisé dans les systèmes optiques à redondance non simultanée.
1:N Modulaires : Ces répartiteurs sont équipés de connecteurs et spécialement conçus pour les applications plug-and-play ; ils améliorent la rapidité et l’organisation de l’installation. Ils sont fournis en modules LGX, permettant un montage physique rapide dans des racks ou des châssis compatibles.
Filtres WDM : Ces filtres sont utilisés dans les projets avec des applications de superposition vidéo. L’unité centrale combine les signaux vidéo (1550 nm) et de données (1409 nm/1310 nm) pour la transmission sur une seule fibre, puis les sépare à nouveau chez l’utilisateur final. Deux versions sont disponibles : discrète ou modulaire.
*N : 2, 4, 8, 16, 32 et 64.
Différences des répartiteurs Furukawa :
Ils peuvent être utilisés dans tout système optique FTTx PON (IEEE ou ITU-T) ;
Format compact : ils peuvent être installés dans différents types de plateaux d’épissure optique et de modules à connecteurs.
Faible perte d'insertion et excellente uniformité : transmission du signal avec une faible perte de puissance ;
Haute fiabilité : utilisation de la fibre spéciale « insensible à la courbure » G.657A, optimisée pour le placement dans des plateaux avec un rayon de courbure réduit.
