1. Qu'est-ce que le contrôle des extrémités des férules de fibres optiques et pourquoi est-il important ?
La mesure de l'intégrité des installations de réseaux à fibre optique est essentielle pour permettre le transfert rapide des données de communication utilisées par de nombreux secteurs industriels, tels que l'automatisation industrielle, les centres de données, les bâtiments intelligents et bien d'autres. Les communications de données par fibre optique exigent des réseaux fonctionnant avec un temps d'arrêt minimal et une efficacité maximale. Cependant, la diversification croissante des applications de la fibre optique a mis en évidence le besoin de solutions de test adaptables et conviviales.
Parmi les vérifications les plus importantes que peuvent effectuer les installateurs et intégrateurs de systèmes figure le contrôle des extrémités des férules, qui consiste à vérifier la section transversale d'un réseau de fibres optiques connecté à un autre composant de fibre optique. La conception des connecteurs et des ports d'adaptation de fibres optiques varie selon l'application.
2. Quels instruments permettent de tester l'extrémité d'une férule de fibre optique et quelles sont leurs fonctions ?
Les techniciens peuvent rencontrer des difficultés lors de la manipulation de la fibre optique, notamment avec les fibres peu ou pas conductrices, également appelées fibres noires. Le FiberLERT de Fluke Networks est le premier détecteur de fibre actif au monde permettant d'effectuer des tests de base sur les fibres optiques et d'identifier facilement les problèmes de polarité et les émetteurs-récepteurs défectueux. Cet instrument de poche primé détecte les longueurs d'onde invisibles du proche infrarouge (850 nm à 1 625 nm), couramment utilisées dans les communications par fibre optique.
Le FiberLERT est la solution idéale pour les applications de dépannage courantes, mais traditionnellement complexes, qui nécessitent une identification rapide des problèmes au niveau des câbles et des ports. Cet appareil permet aux utilisateurs de gagner du temps et de protéger leurs yeux. Il y parvient en empêchant que la lumière invisible émise lors de la conversion d'un signal électrique en signal optique par les émetteurs-récepteurs à fibre optique ne soit accidentellement dirigée vers l'œil. En résumé, l'appareil élimine l'incertitude liée à la vérification de la présence ou de l'absence d'un signal.
Conçu pour une utilisation simplifiée, le FiberLERT émet une alarme sonore (en option) et allume une LED lorsqu'il est placé devant un port ou un câble comportant une fibre optique active. La fonction LightBeat du FiberLERT fait clignoter la LED pour indiquer que l'appareil est sous tension et que sa batterie est suffisamment chargée. En résumé, l'appareil émet un son ou s'illumine lorsqu'il détecte une liaison active.
Le principal obstacle à la maintenance des fibres optiques est la saleté et les impuretés ; même la plus petite particule de poussière peut provoquer des erreurs ou la défaillance complète d'une connexion. Les techniciens disposent également d'outils essentiels pour l'inspection et le nettoyage.

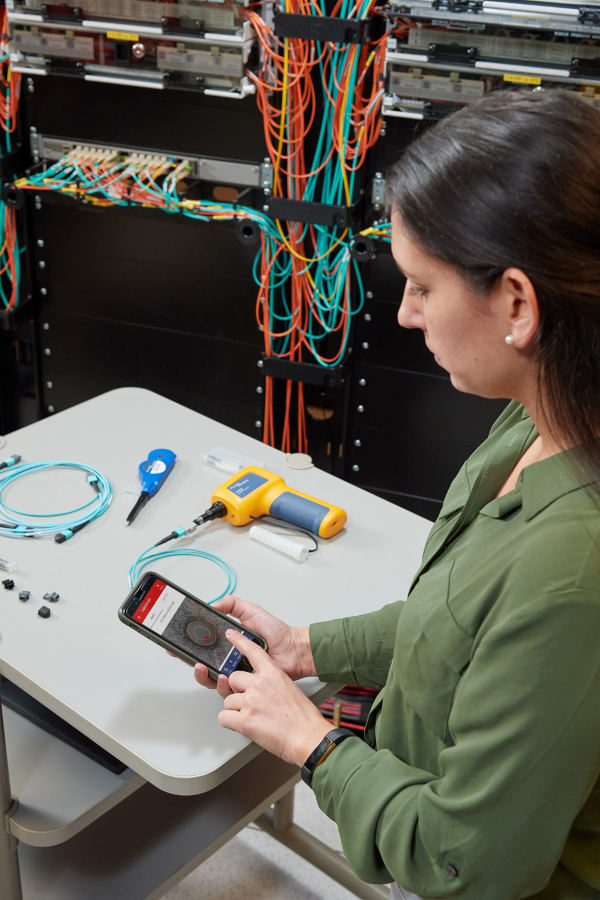

La caméra FiberInspector Ultra FI-3000 de Fluke Networks est conçue pour tester facilement et efficacement les câbles multifibres, les cassettes et les câbles à connecteurs MPO. Sa conception multicaméra permet une visualisation en temps réel et la possibilité de basculer entre le test des câbles multifibres et l'inspection de bout en bout des férules via l'écran tactile. En quelques secondes, une simple pression sur un bouton affiche le résultat (conforme/non conforme) attestant de la conformité à la norme IEC 61300-3-35. De plus, la mise au point automatique accélère le processus de test des câbles et des ports. Tous les résultats de test peuvent être enregistrés sur un téléphone mobile et partagés par e-mail avec les autres membres de l'équipe. Des rapports de projet complets peuvent être générés grâce au logiciel LinkWare™ de Fluke Networks.
La caméra FiberInspector Ultra FI-3000, robuste et compacte, est facile d'utilisation. Ses principaux atouts incluent une intégration parfaite avec le système de certification de câblage Versiv™ et la prise en charge des connecteurs UPC ou APC individuels, ainsi que des rangées simples ou doubles de 8, 12 ou 16 connecteurs. Pour les connecteurs MPO, il est possible d'installer jusqu'à 32 fibres dans un seul câble, et la FI-3000 permet à l'utilisateur de les inspecter simultanément.

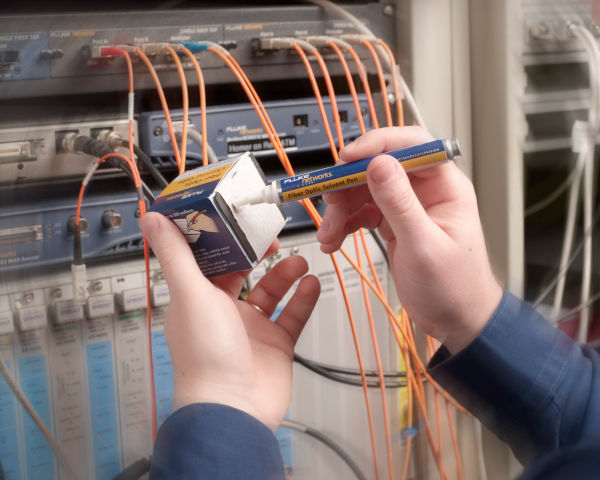

Pour accompagner ces produits, Fluke Networks propose une gamme de kits de nettoyage de fibres optiques sans peluches, permettant d'éliminer les contaminants de tout réseau de câbles à fibres optiques. Les options disponibles incluent des solutions de nettoyage à sec rapide, un bâtonnet/une carte de nettoyage et un stylo à solvant pour le nettoyage humide des connecteurs et des férules à l'intérieur des ports. Les solvants sont plus efficaces que la méthode traditionnelle à l'alcool isopropylique pour dissoudre les contaminants fréquemment présents sur les câbles à fibres optiques.
3. Quel est le moyen le plus rapide pour les techniciens réseau de localiser les pannes et de vérifier la continuité ou la polarité lors du dépannage des câbles à fibre optique ?
La rapidité est primordiale pour localiser un problème sur un réseau. Ce processus peut s'avérer difficile et long sur un réseau de fibre optique complexe. Que les techniciens installent de nouvelles liaisons fibre optique ou dépannent un réseau existant, un testeur de continuité de câble est un outil très utile.
Le localisateur visuel de défauts Fluke Networks VisiFault, robuste et basé sur la technologie laser, permet de repérer avec précision les ruptures de câbles, les connecteurs endommagés ou défectueux, ainsi que les courbures excessives des fibres optiques, à l'intérieur comme à proximité des baies d'équipements. Un signal lumineux continu ou clignotant permet une identification rapide des anomalies. Alimenté par batterie, ce localisateur prend en charge les connecteurs de petite taille (2,5 mm et 1,25 mm), accélère le processus de test de bout en bout des fibres optiques et offre une autonomie allant jusqu'à 80 heures.
La méthode de référence pour le dépannage des systèmes à fibre optique repose sur l'utilisation d'un réflectomètre optique temporel (OTDR). Ces instruments optoélectroniques portables permettent de tester minutieusement une liaison fibre optique complète afin d'en déterminer l'état et les performances. La particularité des OTDR réside dans leur capacité à tester les composants installés le long du câble, tels que les points de connexion, les coudes et les épissures, pour évaluer la capacité du câble de bout en bout. Concrètement, l'appareil envoie une impulsion lumineuse vers une extrémité du câble et reçoit le signal réfléchi au même port. Une partie de la lumière transmise par le câble est diffusée, tandis qu'une autre partie est réfléchie vers l'OTDR, indiquant ainsi les pertes et la distance jusqu'aux connecteurs ou aux défauts. Ce phénomène est mesuré en enregistrant le temps de retour du signal.
L'utilisation de certains OTDR peut être compliquée, mais Fluke Networks a lancé la gamme d'OTDR OptiFiber Pro destinée aux utilisateurs novices et experts, et spécialement conçue pour les ingénieurs et installateurs de réseaux travaillant dans des environnements d'entreprise et extérieurs.
Grâce à ses multiples longueurs d'onde (850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm et 1625 nm), l'OptiFiber Pro est idéal pour les réseaux locaux (LAN), les centres de données, les réseaux optiques passifs (PON) et les applications FTTx. Doté d'une fonction de configuration automatique permettant de détecter instantanément les caractéristiques de la fibre optique et d'ajuster les paramètres de mesure, l'instrument propose également un mode « Expert » qui permet aux utilisateurs d'effectuer des ajustements simples de la configuration automatique pour des tests plus précis. Un système de localisation intégré identifie automatiquement les problèmes dans le câblage à fibre optique, qu'il s'agisse de connecteurs, d'épissures, de coudes ou de répartiteurs. L'OptiFiber Pro est facile à utiliser grâce à son interface gestuelle et à la technologie SmartLoop OTDR, qui permet de tester deux fibres simultanément, évitant ainsi à l'utilisateur de se déplacer à l'autre extrémité de la connexion pour effectuer les tests. L'OptiFiber Pro est entièrement intégré au service cloud LinkWare™ Live.
4. Quelles tendances façonneront l'évolution des tests de réseaux au cours des 2 à 5 prochaines années ?
Le nombre de réseaux de fibre optique installés dans le monde croît rapidement, entraînant une demande accrue de personnel spécialisé. Le développement d'équipements de test de réseaux performants et intuitifs permettra de répondre à ces exigences et de garantir des tests rapides et efficaces de cette infrastructure critique. L'automatisation et l'intégration complète simplifient le processus de test de la fibre optique et assurent l'exactitude et le partage en temps réel des données enregistrées. Ceci est essentiel sur les marchés dépendants de la fibre optique.
Chez Fluke Networks, nous avons développé des solutions de test de fibre optique qui permettent à nos clients de réaliser d'importantes économies par rapport aux autres produits du marché. Elles permettent également un gain de temps considérable grâce à la détection des défauts, sans nécessiter de configurations complexes ni de méthodes sophistiquées d'interprétation des données de mesure. Tout technicien ou ingénieur travaillant sur une infrastructure de câblage en fibre optique a désormais accès à des instruments performants et polyvalents, offrant une fiabilité et une précision inégalées.
Grâce à ces équipements d'inspection intuitifs, les ingénieurs n'ont plus besoin d'effectuer des contrôles manuels fastidieux et obsolètes ni de se fier à des conjectures. La capacité d'identifier et de localiser les problèmes avec précision, rapidité et à moindre coût, en minimisant la contamination ou les dommages, représente une révolution dans le monde des tests de réseaux de fibres optiques.
5. Quel est l'état du marché espagnol pour les produits de test de fibre optique de Fluke Networks ? A-t-il été affecté par la pandémie ?
Fluke Networks est un leader dans le développement d'outils de certification, de dépannage et d'installation pour l'industrie du câblage réseau, et nos performances sur le marché espagnol restent excellentes. Nous accompagnons nos clients grâce à une équipe commerciale locale et un personnel technique dédié, comprenant des ingénieurs d'application et des techniciens de support, ainsi qu'à un réseau de distribution performant. Nous privilégions l'innovation et collaborons étroitement avec nos clients pour créer des solutions de test nouvelles, robustes et conviviales, répondant aux besoins du marché.
Comme de nombreux autres secteurs, le marché des tests de fibre optique a subi les conséquences de la pandémie, mais nos équipes d'assistance à travers le monde travaillent de concert pour en atténuer les impacts. Nos clients en Espagne continueront de bénéficier de notre engagement et de notre capacité d'innovation, de notre présence locale renforcée et de notre solide réseau de distribution, garantissant ainsi l'approvisionnement de nos produits.
Article fourni par Fluke Networks
