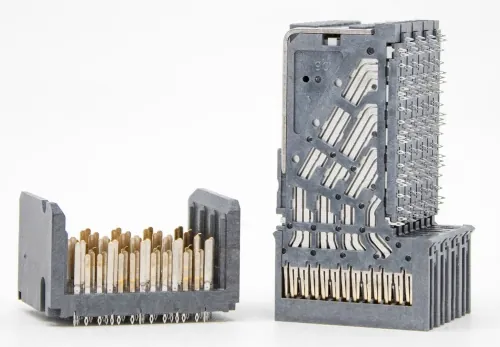

Conçue conformément à la norme technique SOSA™ (Sensor Open Systems Architecture™) de The Open Group et conforme aux exigences VITA 91, la série MIL-HD2 offre une densité et des performances de pointe pour les applications 3U. Avec des débits de données allant jusqu'à 56 Gbit/s PAM4, cette famille de connecteurs permet aux architectes système de répondre aux besoins croissants en bande passante tout en assurant la compatibilité avec les architectures COTS (Commercial Off-Shelf) et en évitant des cycles de reconception coûteux.
La série MIL-HD2 a été conçue pour prendre en charge les commutateurs et les cartes de charge utile de nouvelle génération, où un espacement réduit et un châssis plus compact sont essentiels. Disponible en configurations à 3, 4 et 6 paires, elle offre le plus grand nombre de paires différentielles actuellement disponible au format 3U à des vitesses PAM4 de 56 Gbit/s.
Conçue pour garantir l'intégrité des signaux à haute vitesse, la série MIL-HD2 intègre des technologies brevetées de réduction de la diaphonie, une adaptation d'impédance optimisée et des performances EMI éprouvées. Son pas compact de 1,80 mm permet une densité exceptionnelle, prenant en charge de 28 à 84 paires différentielles par pouce. La conception comprend également une broche compatible avec un perçage de 15,7 mil, permettant un perçage arrière plus profond et améliorant ainsi les performances à haute vitesse dans les systèmes avancés.
Les améliorations mécaniques et de fiabilité comprennent des contacts blindés qui s'emboîtent avant les contacts de signal, offrant jusqu'à 4 mm de surface de contact pour une intégrité de connexion accrue et une compatibilité avec le remplacement à chaud dans les environnements critiques. Une flexibilité accrue est assurée par des options de condensateurs intégrés et des encombrements optimisés, permettant aux concepteurs d'adapter les solutions aux exigences spécifiques de chaque application.
