- Surveillance continue du protocole PROFIBUS à l'aide de ProfiTrace et d'un oscilloscope. - Répéteur PROFIBUS modulaire monté en rack avec fonction « HOT SWAP », c'est-à-dire une manipulation avec le système sous tension.
Système de répéteurs ProfiHUB transparent : répéteurs, fibre optique, RS485-IS (sécurité intrinsèque), esclave DP et plus encore…
Caractéristiques du système COMbricks :
Extensible jusqu’à 32 modules ; jusqu’à 10 modules haute vitesse.
Large gamme de modules disponibles.
Serveur web intégré performant.
ProfiTrace OE pour la supervision de 4 réseaux.
Montage sur rail DIN 35 mm.
Indice de protection IP20.
ProfiTrace OE permet d'accéder aux installations Profibus et de les surveiller à distance via un simple navigateur web (Firefox 2.0, IE 6.0, Chrome 1.0, Safari 3.0, Opera 8.0).
La surveillance continue et simultanée d'un, deux ou jusqu'à quatre réseaux de bus Profibus ou MPI est l'une des fonctionnalités les plus performantes de COMbricks. La technologie COMbricks permet la réalisation de projets internationaux d'envergure et pallie la pénurie de personnel qualifié dans ce domaine. COMbricks propose une solution de surveillance à distance des installations PROFIBUS via Internet, avec des alertes en cas de tendances anormales et des notifications d'erreurs envoyées à l'utilisateur par e-mail et SMS.
Un serveur web performant doté de la fonctionnalité ProfiTrace affiche les informations dans un format facilement compréhensible (ProfiTrace OE). Grâce à ce serveur, un simple navigateur web suffit pour accéder aux données et les consulter. Aucun logiciel supplémentaire n'est requis, ni de connexion permanente à un ordinateur du COMbricks.
La surveillance, la capture et l'enregistrement des événements (informations de diagnostic) sont assurés par des modules répéteurs insérés dans le rack. COMbricks est le premier système à intégrer la surveillance du bus aux composants du réseau. L'automatisation via COMbricks garantit la disponibilité automatique des informations et des diagnostics grâce au serveur web ProfiTrace OE.
Une configuration simple permet à ProfiTrace OE de générer des alertes par e-mail, informant en temps réel des événements et des défauts de l'installation PROFIBUS. Ceci permet une intervention immédiate, sans délai, en cas d'événement ou de défaut.
Parmi les nouvelles fonctionnalités de ProfiTrace OE figure la détection de l'emplacement des appareils (Figure 2). Celle-ci offre une vue détaillée du segment de câble sur lequel les répéteurs sont installés.
Applications typiques de Combricks
Les applications typiques du système COMbricks comprennent :
Installations à distance.
Installations inaccessibles.
Mise en service de longue durée.
Pour les réseaux à haute disponibilité.
Cellules robotisées difficiles d'accès.
Installations de contrôle du trafic.
Traitement de l'eau.
Installations marines.
Cycles de test.
Contrats de service 24h/24 et 7j/7.
La tendance actuelle dans les projets PROFIBUS est l'utilisation de la segmentation avec des répéteurs, des fibres optiques et des ProfiHubs, afin de surmonter les problèmes courants liés à leurs difficultés de câblage.
COMbricks ajoute un autre élément important : la création aléatoire de hubs répéteurs modulaires qui peuvent être entretenus à distance avec le ProfiTrace OE.

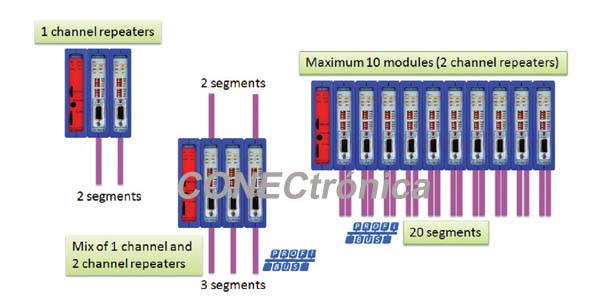

COMbricks repose sur un rack pouvant accueillir jusqu'à 10 modules répéteurs à deux canaux chacun (Figure 3). Ces 20 canaux permettent la gestion de 20 segments de câble à isolation galvanique.
Chaque segment de câble Profibus peut transporter jusqu'à 31 appareils Profibus et une longueur maximale de 1 200 m, selon le débit de transmission.

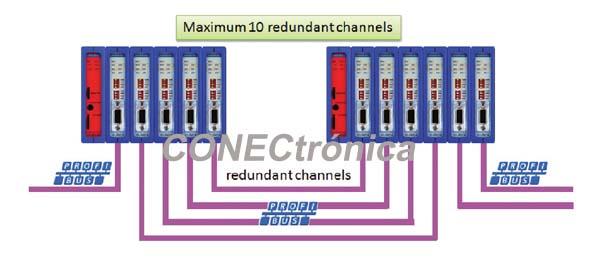

La technologie de l'option « Redondant » des modules répéteurs Profibus est très avancée. Un système Profibus redondant peut être constitué de jusqu'à 10 câbles Profibus redondants (Figure 4). Cette architecture garantit une très haute disponibilité Profibus. La plupart des fournisseurs se limitent à deux câbles au maximum.
Applications avancées de COMbricks :
Parmi les applications avancées pouvant être mises en œuvre avec le système COMbricks, on trouve :
les répéteurs avec ProfiTrace permanent ;
les réseaux à topologie étoile, arbre et bus ;
la redondance pour une haute disponibilité ;
les lignes de dérivation ;
les variateurs et moteurs à vitesse variable ;
les centres de commande de moteurs ;
les applications sensibles aux interférences électromagnétiques ;
et les isolateurs pour dispositifs sensibles.
COMbricks est distribué en Espagne par la société ER-Soft, SA.
