La conception de la série NX1 permet la collecte synchronisée de données provenant de capteurs, de servomoteurs et d'unités montées sur le contrôleur, le tout dans un cycle fixe, grâce à la technologie multicœur d'Omron. Ceci permet des fonctions de contrôle machine simultanées et un traitement des données à haute vitesse. Le contrôleur peut envoyer les données collectées au système informatique hôte sans compromettre les performances de contrôle. Dans un format compact de seulement 66 mm de large, trois ports Ethernet industriels (EtherNet/IP et EtherCAT) et une interface serveur OPC UA pour l'IIoT (Internet industriel des objets) sont intégrés pour l'automatisation industrielle et les technologies de l'information. Cette connectivité permet l'utilisation des technologies de l'information sur les sites de production et une connexion sécurisée et simple aux systèmes informatiques hôtes. Le^*3 permet de stocker directement les données de production dans des bases de données sans nécessiter de PC ni de logiciel intermédiaire, garantissant ainsi une traçabilité fiable et en temps réel de tous les produits et un contrôle qualité amélioré.

Associée à l'unité d'entrée analogique haute vitesse NX-HAD4, la série NX1 permet de réaliser des inspections rapides de données analogiques qui nécessitaient auparavant des machines dédiées. Connectée à l'unité centrale de sécurité NX-SL5, la série NX1 intègre des fonctions de contrôle de sécurité pour les machines et les lignes de production. Les programmes de sécurité intégrés et modulaires éliminent la nécessité de reprogrammer les routines lors de modifications de la configuration des lignes.

Caractéristiques
1. Intégration des fonctions de contrôle et exploitation de l'information
• Synchronisation des E/S et du contrôle de mouvement avec un temps de cycle de 1 ms, et contrôle de mouvement jusqu'à 12 axes pour une précision et une vitesse élevées
• La connectivité intégrée EtherNet/IP, EtherCAT, OPC UA et aux bases de données permet l'utilisation des informations au sein et entre les machines, la visualisation de l'état de la production avec MES/SCADA, les opérations de traçabilité via des bases de données SQL et d'autres applications d'exploitation de l'information. De plus, la technologie multicœur unique d'Omron permet de traiter les données sans impacter les performances de contrôle.
2. Intégration de la gestion et du contrôle qualité

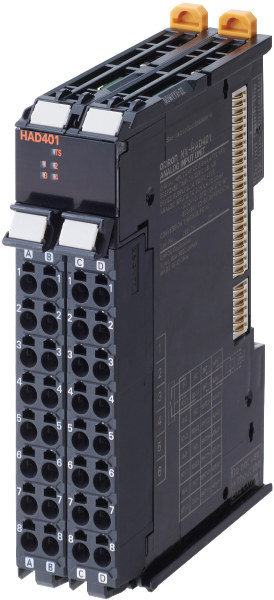

• Connectée à l'unité d'entrée analogique haute vitesse NX-HAD4, la série NX1 peut acquérir simultanément des données analogiques provenant de quatre canaux isolés avec la fréquence d'échantillonnage la plus rapide du marché : 5 µs × 4.
• Au lieu des machines d'inspection dédiées utilisées auparavant avec des PC intégrés, ce contrôleur standard peut inspecter les vibrations des rotors à grande vitesse, permettant ainsi l'intégration du processus d'inspection dans une ligne de production.
3. Intégration du contrôle et de la sécurité
• La série NX1, connectée à l'unité centrale de sécurité NX-SL5, intègre le contrôle et la sécurité. Des systèmes de contrôle de sécurité peuvent être installés sur les machines et entre elles, et le contrôle et la sécurité peuvent être gérés de manière modulaire. En résumé : des lignes de production flexibles sont facilement configurables.

1. L'unité d'entrée analogique haute vitesse NX-HAD4 sera disponible en mai 2018.
2. L'unité centrale de sécurité NX-SL5 sera bientôt disponible.
3. Le modèle de connexion à la base de données sera bientôt disponible.
