L'architecture flexible et modulaire du RTU32M permet de démarrer avec un processeur et une alimentation, puis d'ajouter des modules d'E/S ou des modules système (4 ports série, 4 ports Ethernet, VGA, etc.). Il intègre un processeur puissant et évolutif, l'i.MX6 900 MHz, qui exécute le système d'exploitation embarqué RT et garantit une disponibilité à long terme en tant qu'appareil industriel.
Entrées/sorties distribuées :
Une solution RTU avec jusqu’à 60 modules d’E/S peut être créée dans une configuration fixe ou segmentée, répartie sur plusieurs segments/blocs.
Traitement des E/S amélioré : Outre la transmission des valeurs de données, les modules fournissent également des informations sur la qualité des données, les versions du micrologiciel et du matériel, l’état, la date et l’heure de la dernière modification (résolution de 1 ms) et les numéros de série. Le RTU32M est compact, avec des connecteurs en façade. Chaque module mesure seulement 110 mm de hauteur, 25 mm de largeur et 95 mm de profondeur.
Chaque module est monté sur le rail DIN.
Un module peut être remplacé/échanger pendant que le module RTU est en fonctionnement. Les paramètres de configuration du module seront mis à jour automatiquement.
Vous pouvez ajouter une autre alimentation pour partager la charge et prendre le contrôle en cas de panne de l'autre unité, ou ajouter un autre module CPU pour augmenter la disponibilité du système.
Configurez l'unité terminale distante (RTU) depuis une tablette ou un smartphone. L'option Wi-Fi permet un accès sécurisé au serveur web de la RTU via un navigateur pour gérer facilement ses paramètres et consulter les données et graphiques.
La sécurité des données, les restrictions d'accès à la configuration et le contrôle des versions ont été améliorés afin de répondre aux exigences et attentes les plus récentes du secteur. Parmi les autres nouveautés figurent le protocole HTTPS (connexions web sécurisées et chiffrées) et le VPN (avec prise en charge de plusieurs connexions).
L'unité RTU32M intègre les technologies HSR (High Availability Seamless Redundancy), PRP (Parallel Redundancy Protocol) et l'agrégation de liens. Ces interfaces sont utilisées dans les applications d'automatisation de sous-stations pour fournir des topologies de réseau parallèles et en anneau.
Suite logicielle RTU32M – Outil de gestion d'applications.
L'outil de configuration WorkSuite comprend des assistants pour la configuration des entrées/sorties et des variables de programme.
Créez et modifiez des applications logiques à l'aide de blocs fonctionnels IEC 61131-3, de langage à relais et de programmes en texte structuré.
La RTU32M intègre des protocoles utilitaires standard. De nombreux produits prétendent offrir des fonctionnalités RTU, mais la plupart ne disposent pas d'un ensemble complet de protocoles. Les protocoles de la RTU32M incluent : MODBUS, IEC 60870, DNP3, IEC 61850, Ethernet/IP, Profinet, MQTT et SNMP.

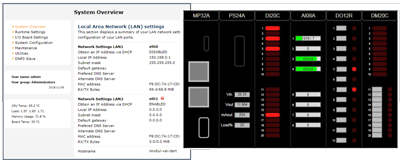

Configuration via serveur web et interfaces utilisateur HTML5 :
la configuration et les données sont accessibles. Le serveur web RTU32M permet d’accéder à la configuration RTU. Modifiez les paramètres des ports, mettez à jour le firmware, surveillez l’activité réseau et ajustez d’autres options depuis une interface web. Publiez les interfaces utilisateur au format HTML pour que les utilisateurs puissent les consulter sur leurs tablettes, ordinateurs et smartphones.
Protocoles et pilotes pris en charge:
• Maître/Esclave IEC60870-5-101
• Maître IEC60870-5-103
• Client/Serveur IEC60870-5-104
• Client IEC61850
• Serveur IEC61850 (GOOSE inclus)
• Maître et esclave Modbus-RTU
• Client et serveur Modbus-TCP
• Pilotes Modbus-ASCII
• Client/Serveur DNP3 et Maître/Esclave
• Esclave DNP3 WITS
• Agent SNMP
• Maître DF1
• EtherNet/IP
• HSR/PRP (Redondance)
• Protocole de liaison pour une communication rapide entre unités terminales distantes (RTU)
• Pilotes d'E/S pour l'extension des E/S intégrées et du bus local
