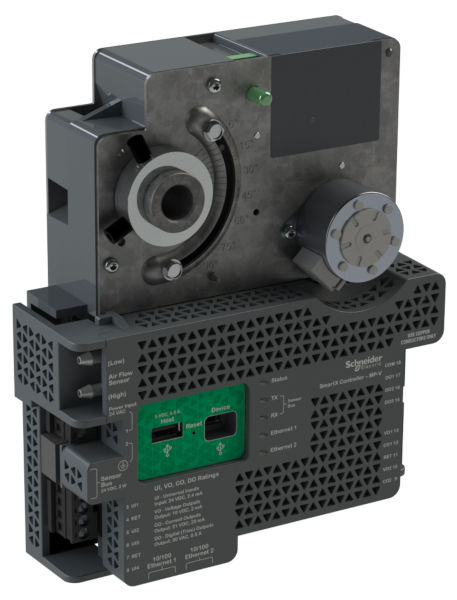

Le modèle MP-C offre une combinaison flexible de points d'E/S pour s'adapter à une large gamme d'applications CVC, tandis que le modèle MP-V intègre un contrôleur, un actionneur de registre et un capteur de débit d'air dans un seul appareil pour une installation simplifiée.
Ces innovations sont pleinement intégrées à l'architecture EcoStruxure Building, qui assure une réponse numérique optimale pour l'ensemble du système de gestion technique du bâtiment (GTB), depuis le contrôle local, la surveillance et l'analyse des données jusqu'à l'analyse des données historiques pour des informations précises permettant de relever tous les défis et de prendre toutes les décisions.
Les modèles MP-C et MP-V sont dotés d'un écran LCD optionnel affichant les informations et permettant le contrôle des entrées/sorties. Parmi leurs principales caractéristiques, citons la compatibilité IP avec deux ports Ethernet pour une intégration aisée au réseau informatique de l'entreprise ; une grande fiabilité ; une application mobile pour une mise en service simplifiée ; et un bus de capteurs pour une connexion aisée des capteurs SmartX via un câble réseau standard. Ils offrent également une prise en charge complète de la plateforme EcoStruxure Building Operation, fournissant ainsi des outils d'ingénierie performants.
Connectivité IP et topologies réseau flexibles.
La gamme de commandes MP repose sur des protocoles ouverts qui simplifient l'interopérabilité, la configuration IP et la gestion des périphériques :
• Adressage IP
• Communications BACnet/IP
• DHCP pour une configuration réseau simplifiée
De plus, il est doté de deux ports Ethernet qui facilitent les topologies de réseau flexibles : étoile, guirlande et anneau RSTP.
Dans une topologie en étoile, le contrôleur et le système de gestion technique du bâtiment (GTB) EcoStruxure sont connectés individuellement à un port Ethernet. La connexion de plusieurs contrôleurs en étoile réduit le temps et les coûts d'installation. La topologie en anneau RSTP est idéale lorsque la détection et la résolution des pannes doivent être rapides et efficaces.
Living
, permettant une surveillance et un enregistrement efficaces de la température ambiante, de l'humidité, du CO₂ et de l'occupation des locaux. Ces capteurs sont disponibles avec différentes combinaisons de capteurs, de boîtiers et d'interfaces utilisateur, telles que des écrans tactiles, des boutons réglables et des boîtiers vierges. Le bus de capteurs assure l'alimentation et la communication de quatre capteurs maximum via un câblage Cat 5 (ou supérieur).
L'application mobile eCommission est conçue pour la configuration, le déploiement et la mise en service locaux des contrôleurs de plage MP. Elle réduit le temps de mise en service, offre une plus grande flexibilité dans l'exécution des projets et élimine les dépendances liées à l'infrastructure réseau. L'application eCommission permet de connecter un ou plusieurs contrôleurs de plage MP. Grâce à l'adaptateur Bluetooth eCommission connecté à un capteur SmartX, il est possible de se connecter à un seul contrôleur de plage MP. Pour se connecter à un réseau de contrôleurs MP sur le réseau IP local, un point d'accès sans fil ou un commutateur réseau est nécessaire. Les contrôleurs MP doivent ensuite être placés sur le réseau IP et leurs paramètres individuels doivent être configurés. Afin de gagner du temps, les paramètres fréquemment utilisés peuvent être enregistrés pour être réutilisés sur les contrôleurs du même modèle.
Prise en charge complète par la plateforme EcoStruxure Building Operation.
L'intégration de la gamme de commandes MP à un système de gestion technique du bâtiment (GTB) EcoStruxure permet d'exploiter pleinement son potentiel et offre des avantages tels que :
• Interface WorkStation/WebStation
• Options de programmation par script et blocs fonctionnels
• Détection des appareils
• Efficacité d'ingénierie
L'interface WorkStation et WebStation offre une expérience utilisateur optimale, quel que soit le serveur EcoStruxure BMS auquel l'utilisateur est enregistré. Les utilisateurs peuvent s'enregistrer auprès du système de gestion technique du bâtiment EcoStruxure pour programmer, mettre en service, superviser et contrôler les contrôleurs de la gamme MP et leurs entrées/sorties, ainsi que leurs capteurs SmartX. De plus, les contrôleurs MP offrent des options de programmation par script et par blocs fonctionnels, une caractéristique unique sur le marché. Cette flexibilité permet de choisir la méthode de programmation la plus adaptée à chaque application. Les programmes existants peuvent être facilement réutilisés entre le serveur EcoStruxure BMS et le contrôleur.
EcoStruxure Building est une architecture IP ouverte et complète qui permet une connectivité rapide avec les objets connectés, simplifiant la mise en service et accélérant les modifications des installations. Elle offre un contrôle en périphérie et favorise la collaboration entre les systèmes du bâtiment, les systèmes tiers et les appareils. Grâce à sa couche applicative, analytique et de services, les clients bénéficient d'analyses avancées et peuvent prendre des décisions en temps réel, adaptées à l'état des installations.
Le bâtiment EcoStruxure fait partie de l'architecture EcoStruxure de Schneider Electric.
