Pourquoi le câblage par zones est idéal : nous reproduisons à cette occasion l’article paru dans la newsletter CrossTalk de juillet/août de cette année et publié sur le site web de C3 Communications ; compte tenu de l’intérêt que présente son contenu lors de la conception du câblage de bâtiments industriels ou à forte densité de circulation de données. Lors de son introduction en 2003, l'alimentation par Ethernet (PoE) était limitée à quelques appareils et aux applications basse consommation. Aujourd'hui, la PoE est l'une des applications réseau dont la croissance est la plus rapide. De nombreux projets, pour divers appareils et technologies, s'appuient sur la PoE, notamment l'éclairage, les points de contrôle d'accès, les ordinateurs portables et de bureau, les périphériques IP, les caméras, les bornes interactives, les équipements industriels automatisés et les points d'accès sans fil (WAP). Avec l'avènement des bâtiments intelligents et de l'Internet des objets (IoT), la PoE est promise à un développement sans précédent dans l'ensemble du secteur.
Afin de tirer pleinement parti des nombreuses possibilités offertes par la PoE, les concepteurs de réseaux privilégient de plus en plus les architectures de câblage par zones au câblage conventionnel dans les bâtiments intelligents.

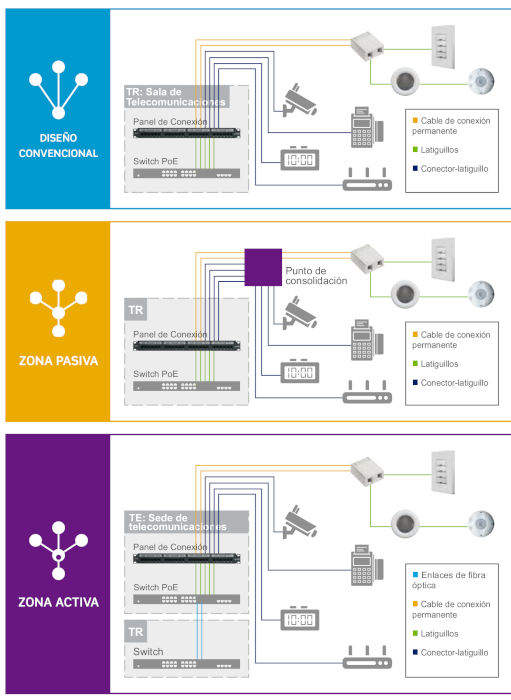

Trois topologies de base sont généralement mises en œuvre lors de la conception d'un système PoE : conventionnelle, par zones passives et par zones actives.
Dans cette architecture réseau, tous les éléments actifs sont situés dans la salle de télécommunications (TR), avec un câblage permanent reliant le panneau de brassage de la salle à chaque appareil.
Un boîtier de montage en surface ou un autre type de terminaison de port peut être installé, avec des cordons de brassage connectés aux appareils.
À l'instar des conceptions classiques, ce type d'architecture place tous les éléments actifs dans la salle de télécommunications. Toutefois, un point de consolidation est ajouté au sein de cette salle et au niveau des équipements afin de faciliter les modifications, les déplacements et les ajouts.
Dans ce type d'installation, le dispositif PoE est situé dans un bâtiment de télécommunications (BT) afin de permettre la transmission longue distance entre la pièce et le BT, ou de faciliter la transmission de gros volumes de données.
Le câblage entre la pièce et le BT est généralement en fibre optique, tandis que le câblage entre le BT et les dispositifs est en cuivre.
Il n'existe pas de topologie unique pour le PoE, et chaque architecture présente ses avantages et ses inconvénients. Cependant, pour le PoE haute puissance, les architectures à zones actives et passives offrent toutes deux des avantages significatifs.
Alors qu'une conception classique simplifie la gestion des équipements actifs et de l'alimentation électrique grâce à la centralisation dans la salle de télécommunications, l'infrastructure de câblage manque de flexibilité, limitant les modifications, déplacements ou ajouts ultérieurs.
Dans une topologie à zone passive, tous les équipements actifs et l'alimentation électrique sont également centralisés dans la salle de télécommunications. Cependant, contrairement à la conception classique, un point de consolidation est ajouté, offrant la flexibilité qui faisait défaut lorsque tout le câblage partait de la salle de télécommunications. Ce point d'intervention, placé au centre, permet des modifications. Ceci représente un avantage considérable dans les environnements tels que les bureaux paysagers, où les espaces de travail ou les cloisons sont modulables et fréquemment déplacés.
La zone active réduit la taille requise de la salle de télécommunications en utilisant la fibre optique entre la salle et un site de télécommunications, puis le câblage cuivre entre ce site et les connecteurs des appareils. Le déplacement du commutateur PoE de la salle de télécommunications vers un site de télécommunications, plus proche de l'appareil final, réduit les pertes de puissance dans les câbles. De plus, les commutateurs PoE plus petits, généralement utilisés dans les sièges sociaux, sont généralement moins chers que les commutateurs plus volumineux utilisés dans les salles de réunion.
Le câblage par zones présente également des coûts réduits à long terme. Cependant, il comporte aussi plusieurs inconvénients, notamment un coût initial plus élevé et des avantages concrets limités dans les espaces de travail stables où les modifications, les déménagements ou les ajouts sont peu fréquents.
CONNECTIVITÉ POE OPTIMISÉE POUR LES ARCHITECTURES DE ZONES
Les technologies numériques pour bâtiments permettent de réduire considérablement la consommation d'énergie, mais le choix d'un câblage offrant des performances optimales en fonction de la bande passante et des exigences applicatives du système est crucial. Une connectivité de haute qualité doit répondre aux exigences de performance PoE des applications pour bâtiments numériques.
Les systèmes PoE complets de Leviton, incluant câbles, connecteurs, cordons de brassage et panneaux de brassage compatibles, sont des composants qualifiés, testés et vérifiés par un organisme tiers, et surpassent les normes de performance conventionnelles du secteur, notamment en termes de bande passante et de puissance. La connectivité Atlas-X1 de Leviton a démontré sa compatibilité PoE 100 watts, permettant la transmission d'énergie et de données à une large gamme d'appareils distants.
De plus, les connecteurs Atlas-X1 Cat 6A sont les seuls connecteurs UTP du marché dotés d'un corps en métal massif. L'utilisation d'un corps en métal, au lieu du plastique ABS courant, confère à ces connecteurs des performances supérieures et une dissipation thermique améliorée de 53 %.
La géométrie optimisée des broches, développée par Leviton, prévient les dommages causés par les applications PoE haute tension. La technologie brevetée de maintien de la force de Leviton assure une force de contact constante au niveau du connecteur et de l'interface de contact, évitant ainsi les déconnexions intermittentes involontaires. Ceci prolonge la durée de vie du système et prévient les réparations coûteuses.
Les prises de câblage de zone offrent une solution idéale pour optimiser la flexibilité dans l'aménagement des bureaux paysagers. Les prises de zone actives, généralement installées au plafond, sont recommandées en présence d'équipements actifs au point de regroupement. Les prises de zone passives conviennent aux environnements ouverts ou aux plafonds non équipés de prises, où un câblage passif est utilisé au point de regroupement.
