De nombreux appareils électroniques commerciaux, tels que les lave-linge, les réfrigérateurs et les thermostats, génèrent des émissions conduites intermittentes. Le MXE permet des mesures de clics simples et rapides grâce à une configuration d'auto-couplage qui associe les fréquences de mesure sélectionnées aux paramètres appropriés de l'instrument et aux limites de test correspondantes définies par la norme CISPR. La durée du test est paramétrable, jusqu'à deux heures. L'utilisateur peut également configurer la mesure pour qu'elle s'arrête après la détection d'un nombre précis de clics.
La visualisation claire des résultats permet aux ingénieurs d'essais de caractériser facilement les performances d'émissions conduites de l'appareil testé et de les évaluer par rapport aux exigences réglementaires. Les résultats intermédiaires sont affichés au fur et à mesure de la collecte des données, permettant ainsi à l'utilisateur de suivre le processus de mesure. Une fois le processus terminé, une analyse finale est générée automatiquement, indiquant les résultats de conformité/non-conformité, la liste de tous les paramètres importants (par exemple, le nombre de clics, le taux de clics, etc.) et le statut des exemptions appliquées. Les résultats peuvent être documentés à l'aide de rapports standard et personnalisés.
« Grâce à l'ajout de mesures de clics, le MXE répond aux exigences réglementaires qui définissent les normes que les ingénieurs effectuant des tests de compatibilité électromagnétique (CEM) doivent respecter », a déclaré Jim Curran, directeur marketing de la division Micro-ondes et Communications d'Agilent. « Pour ces ingénieurs, la réussite repose sur des outils qui leur permettent d'en faire plus en moins de temps, aujourd'hui comme demain, et c'est le principe que nous appliquons systématiquement au MXE. »

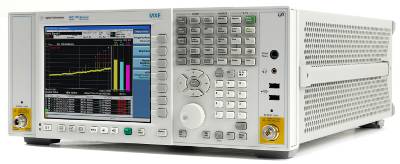

Récepteur EMI MXE N9038A
Le MXE est un récepteur EMI et un analyseur de signaux de diagnostic entièrement conforme et extensible. Il répond aux exigences commerciales (CISPR 16-1-1:2010) et militaires (MIL-STD-461).
Pour faciliter le diagnostic des signaux non standard, le MXE intègre divers outils, tels que des bandes passantes de résolution diagnostique, une gamme de détecteurs, l'affichage multi-traces, des fonctions de marquage, le zoom sur les traces, l'espacement des zones, des spectrogrammes et l'enregistreur graphique propriétaire d'Agilent. Le MXE assure une transition fluide entre ses modes récepteur EMI, moniteur de spectre et analyseur de spectre, permettant une évaluation plus rapide des détails du signal. Afin d'étendre la durée de vie de l'instrument, des options d'extension telles que le processeur, la mémoire, les disques durs et les ports d'E/S sont disponibles.
