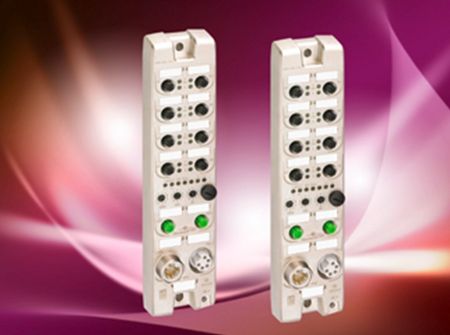

Ces modules, qui seront également lancés en Amérique et en Asie ce trimestre, sont dotés de boîtiers en zinc moulé sous pression conformes à la norme de protection IP67, assurant une isolation galvanique entre les capteurs, les actionneurs et le bus de niveau supérieur. Les contrôleurs sont ainsi protégés des interférences. La technologie de connexion M12 anti-vibrations et les sorties protégées contre les courts-circuits garantissent un haut niveau de sécurité fonctionnelle. Chacun des trois modules offre 16 canaux numériques, configurables en entrées, sorties ou une combinaison des deux. Équipés d'un commutateur à deux ports (10/100 Mbit/s), ils permettent la mise en œuvre de topologies linéaires et en anneau. De plus, ils prennent en charge le protocole DLR (Device Level Ring), ce qui signifie qu'en cas de défaillance d'une connexion, les modules basculent immédiatement sur un autre segment de l'anneau, permettant ainsi la continuité de fonctionnement des systèmes connectés. Un concept de diagnostic intuitif facilite le dépannage.
Les ports EtherNet/IP sont équipés de connecteurs M12 à quatre broches avec codage D, et les 16 emplacements d'E/S, capables chacun d'envoyer ou de recevoir deux signaux numériques, disposent de connecteurs M12 à cinq broches avec codage A. Le courant de sortie maximal atteint 1,6 A par canal, avec une capacité de courant totale maximale de 9 A par module. La disposition optimisée des emplacements facilite l'utilisation, même avec des répartiteurs en T.
Pour éviter toute confusion, les connecteurs d'E/S et les ports réseau sont dotés d'un code couleur. Les adresses IP sont configurées à l'aide de commutateurs rotatifs. Les deux modules sont configurés directement via l'interface utilisateur de l'unité de contrôle. Des outils de diagnostic simplifiés permettent un diagnostic précis par canal et par bus.
Les modules d'E/S sont encapsulés dans un boîtier en zinc moulé sous pression mesurant 261,4 mm de long, 59,6 mm de large et 17,6 mm de haut. Avec les connecteurs d'alimentation, les unités ne mesurent que 26,3 mm de haut. Toutes les versions sont conçues pour une plage de températures de -10 °C à +60 °C. L'alimentation, fournie par deux connecteurs quadruples de 7/8", présente une tension nominale de 24 V et une plage de tension de 15 à 30 V.
Avec cette nouvelle série LioN-R de la gamme Lumberg Automation, Belden lance ses premiers modules d'E/S robustes à boîtier métallique pour les applications EtherNet/IP. Comme l'explique Mehmet Akcit, chef de produit : « Ces modules peuvent être utilisés partout où une mise en réseau fiable des entrées/sorties avec les contrôleurs est requise dans des environnements difficiles, tels que les applications de génie mécanique et d'ingénierie des installations où des étincelles de soudage, des particules métalliques et des fluides de refroidissement et lubrifiants agressifs sont présents. »
