Der optische Verteilerrahmen (ODF) ermöglicht die Verbindung und Verteilung einer großen Anzahl von Glasfasern auf kleinstem Raum und kann mit Basiskomponenten der Glasfasermanagement-Familie (SCM) ausgestattet werden. Mit dem Ausbau von FTTx-Architekturen für Ultrabreitbandnetze müssen Netzbetreiber eine stetig wachsende Anzahl von Glasfasern in ihren Anlagen unterbringen. Mit dem optischen Verteilerrahmen und dem SCM-System unterstützt R&M Betreiber dabei, ihre Netze schneller, einfacher und zuverlässiger zu erweitern.

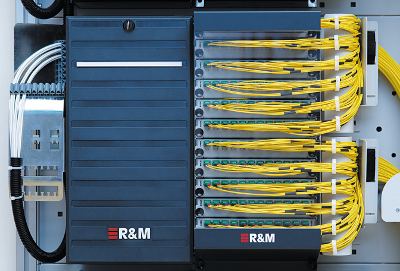

Der ODF kann mit Spleißmodulen, Patchmodulen und Kombinationsmodulen konfiguriert werden, die alle werkzeuglos und schnell montiert werden. Eine einzelne ODF-Einheit kann bis zu 2034 Fasern verwalten. Das System garantiert einen maximalen Biegeradius von 40 mm – ein entscheidender Faktor für ein zuverlässiges und spannungsfreies Fasermanagement und ein Qualitätsstandard für zukünftige Anwendungen mit hoher Kapazität und xWDM. Der aus Aluminiumprofilen gefertigte ODF (Open Distribution File) ist in den Grundabmessungen 300 x 300, 600 x 300 oder 900 x 300 mm erhältlich und 2,2 Meter hoch. R&M hat auf die vorderen Streben verzichtet, um Technikern und Wartungspersonal mehr Bewegungsfreiheit zu bieten.

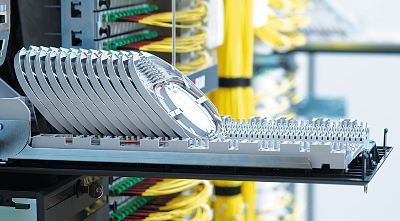

Die klappbare Spleißeinheit dient gleichzeitig als integrierter Arbeitstisch. Das Spleißmodul ist mit 48 SC- oder 24 SE-Spleißkassetten aus der SCM-Serie ausgestattet, die jeweils 6 oder 24 Fasern aufnehmen können. Der Verteiler ist daher mit 24-Faser-Bündelkabeln kompatibel. Die Kassetten lassen sich einfach in das Modul einsetzen und wie Karteikarten in einem Aktenschrank verschieben. Jede Kassette kann standortbezogen, standortspezifisch oder einzelnen Teilnehmern zugeordnet werden. Platz für austauschbare Etiketten sowie die Verwendung von Nummern und Farbcodes erleichtern die Verwaltung großer Fasermengen. Das Patchmodul kann für Verteileranwendungen oder zum Verbinden vorkonfektionierter Kabel verwendet werden. Bis zu zwölf Einsätze pro Modul sind möglich, jeder mit zwölf LCduplex-, SCRJ- oder E2000™ Compact-Steckverbindern. Es ist kompatibel mit Mini-Breakouts, Multi-Patchkabeln und Kabelbündeln sowie mit vorkonfektionierten Kabeln der R&M VARIOline-Serie. R&M bietet außerdem ein kombiniertes ODF-Modul an, das Spleiß- und Patching-Sektionen in einem einzigen Gehäuse integriert und ebenfalls als werkseitig geprüfte, vorkonfektionierte Einheit erhältlich ist.
Der Ausbau von Breitbandnetzen führt zu einem exponentiellen Wachstum des verlegten Glasfaservolumens. Netzbetreiber benötigen neue Lösungen, um diese Mengen einfach und zuverlässig zu verwalten. Aus diesem Grund hat R&M SCM (Single Optical Circuit Management) entwickelt, ein modulares Kabelrinnensystem, das sich für alle Netzwerkbereiche eignet – vom Hauptverteiler bis zum Gebäudeanschlusspunkt. Das SCM-System ermöglicht einen einheitlichen Ansatz für die Verwaltung von Glasfasern und Teilnehmeranschlüssen. Es ist kompatibel mit aktuellen FTTx-Marktstrategien wie Punkt-zu-Punkt (P2P), Punkt-zu-Mehrpunkt (P2MP) und offenem Zugang sowie mit zukünftigen Hochleistungs- und xWDM-Anwendungen für Ultrabreitbandnetze. Dadurch lässt sich die FTTx-Infrastruktur schnell und flexibel erweitern oder an die spezifischen Bedürfnisse des Netzbetreibers anpassen. Der große Biegeradius von 40 mm ist eines der herausragendsten Merkmale von SCM-Produkten, da die Spannungsfreiheit Dämpfungsverluste minimiert und die Handhabung bei der Installation erleichtert.
* E-2000 wird in Lizenz von Diamond SA, Losone, hergestellt.
