Die SCM-Familie basiert auf wenigen Komponenten, die sich werkzeuglos und schnell montieren lassen. Ein erweiterbarer Modulträger mit integrierten Glasfaserleitungen bildet das Rückgrat. In diesen Träger werden Trays eingesetzt, um je nach Bedarf Spleiß-, Splitting- und Verzweigungsfunktionen durchzuführen. So können Netzbetreiber ihre FTTH-Infrastruktur flexibel und schnell erweitern oder an ihre spezifischen Anforderungen anpassen.
Innerhalb des Moduls lassen sich die Fasern wie in einem Karteikasten zwischen den einzelnen Trays verschieben. Jeder Tray kann beispielsweise einer Straße, einem Gebäude, einer Wohnung oder einem Teilnehmer zugeordnet werden. Großzügiger Platz für austauschbare Etiketten, Nummern und Farbcodes vereinfacht die Handhabung einer großen Anzahl von Fasern zusätzlich. Das Verbinden oder Verwalten einzelner Teilnehmer ist denkbar einfach.
Ein großer Biegeradius von 40 mm ist eines der herausragendsten Merkmale der SCM-Familie. Trays, Module und Ablageflächen für überschüssige Fasersegmente sind so konstruiert, dass die Fasern nicht über diesen Punkt hinaus gebogen werden müssen. Der Biegeradius bleibt selbst bei der kleinsten Einheit, dem Venus Box FLA Patchpanel für Privathaushalte, sowie bei Querverbindungen erhalten. Durch die spannungsfreie Biegung werden Dämpfungsverluste minimiert und die Handhabung bei der Installation erleichtert. Somit bildet die R&M SCM-Familie die Grundlage für maximale Leistung in zukünftigen Hochleistungs- und xWDM-Anwendungen.
Die SCM-Produktfamilie wurde für hochdichte Glasfaserinfrastrukturen entwickelt. Die drei Tray-Typen können mit 6 oder 24 Fasern und einziehbaren oder einsteckbaren Spleißhaltern bzw. 1:32-Spleißverbindungen ausgestattet werden. In Kombination mit dem optischen Verteilerrahmen (ODF) von R&M ermöglicht die SCM-Produktfamilie die Verwaltung von bis zu 1.152 Fasern in einem einzigen Verteilerrahmen. Der Spleißschrank von R&M für die präzise unterirdische Verteilung im letzten Trassenabschnitt bietet Platz für bis zu 96 Trays oder 1.152 Spleißverbindungen. Die Venus Box FLA für Gebäudeeinführungspunkte kann in Kombination mit SCM bis zu 144 Fasern und Spleißverbindungen aufnehmen. SCM ist mit allen auf dem Markt erhältlichen Kabel- und Faserklassen kompatibel.
Systemkomponenten:
Die Multifunktions-Spleißkassetten sind der wichtigste Bestandteil des Single Circuit Management (SCM)-Systems von R&M. Abbildung 1 zeigt die Single Element (SE)-Version, die bis zu 24 Glasfasern aufnehmen kann – eine Anzahl, die ausreicht, um ganze Straßenzüge mit FTTH zu versorgen – und sich für einziehbare oder steckbare Spleiße eignet. Die SE-Kassette lässt sich nahtlos mit modernen 24-Faser-Bündelleitungen kombinieren.
Die Systemtrays des Single Circuit Management (SCM)-Systems von R&M ermöglichen eine einfache Faserführung und bieten einen Biegeradius von 40 mm sowie Nummerierung, Farbcodierung und ein großes, austauschbares Etikett. Diese Details sind in Abbildung 2 dargestellt.
Das Single Circuit Management (SCM)-System von R&M ist in allen Bereichen des Netzwerks einsetzbar, von der Vermittlungsstelle bis zum Gebäudeeingang. In Kombination mit dem optischen Verteilerrahmen (ODF) von R&M ermöglicht SCM die Verwaltung von bis zu 1.152 Fasern in einem einzigen Verteilerrahmen. Siehe Abbildung 3.

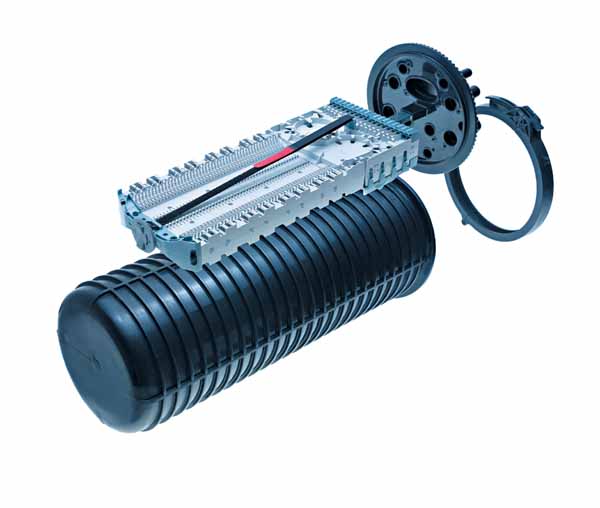

Der R&M-Spleißkasten für die präzise unterirdische Verteilung im letzten Abschnitt kann bis zu 96 Single Circuit Management System-Trays oder 1.152 Spleiße aufnehmen (Abbildung 4).

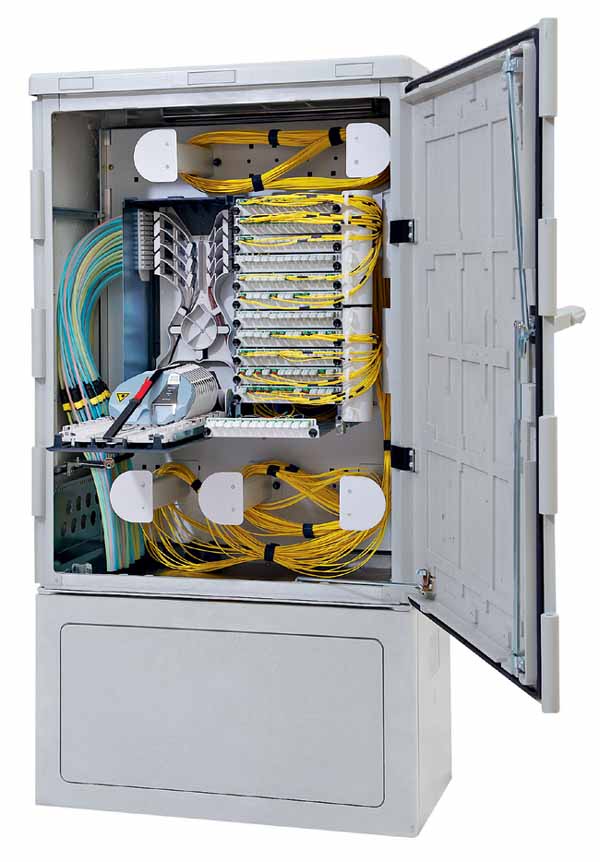

Die nächste Generation der FTTX-Teilnehmerverwaltungssysteme von R&M steht kurz vor der Markteinführung. Mit der Integration der revolutionären neuen ODF-Module in die Serviceschränke (Abbildung 5) hat R&M einen weiteren Meilenstein in der Teilnehmerverwaltung erreicht. Die Installation im Außenbereich war noch nie so zuverlässig, einfach und modular. Die internen Komponenten des Schranks wachsen mit der Anzahl der Teilnehmer – ganz ohne Vorabinvestitionen.

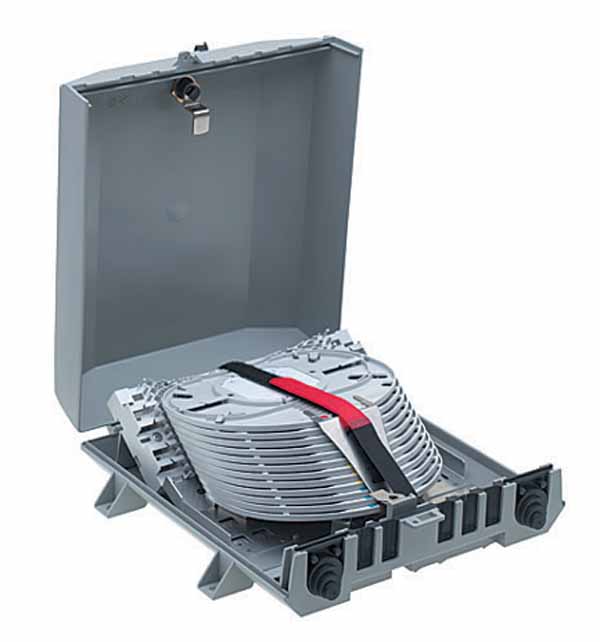

Das Venus Box FLA (Abbildung 6) ist ein Gebäudeeinführungsgehäuse, das bis zu 144 Fasern und Spleiße sowie in Kombination mit dem SCM-System eine entsprechende Anzahl an Glasfaseranschlüssen aufnehmen kann. Es verfügt über einen Speicher für überschüssige Fasern. Dank seiner kompakten Bauweise eignet es sich auch für die Installation von Schleifenverbindungen. Die robuste Venus Box ist gemäß IP54 gegen Witterungseinflüsse, Staub und Spritzwasser geschützt.
