Le testeur de bus CAN-Bus 2 vérifie la configuration du bus avant la mise sous tension des appareils grâce à son test de câblage et effectue des mesures de la couche physique pendant le fonctionnement du bus. Son moniteur de protocole permet d'analyser les données transmises par les nœuds ; la surveillance à long terme détecte les erreurs ponctuelles et les pertes de signal progressives, facilitant ainsi la détection rapide des pannes.
Le testeur CAN-Bus 2 est compatible avec tous les réseaux CAN, CANopen, DeviceNet et SAE J1939 avec une prise en charge spéciale, et une prise en charge standard pour Isobus, NMEA 2000 et SafetyBus P, Energy bus, CANaerospace, ARINC825, MilCAN et CANopen Lift.

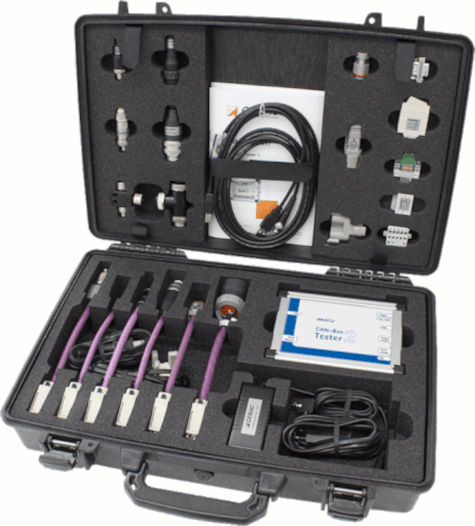

Le testeur CAN-Bus 2 est un appareil 2 en 1.
Une partie est dédiée à l'analyse physique du bus. L'échantillonnage de chaque bit 64 fois permet une évaluation très détaillée.
L'autre partie est une interface CAN-USB pour une analyse complète du protocole. Les deux parties peuvent fonctionner indépendamment ou simultanément.
Parmi les nombreuses options disponibles, il est possible d'interrompre automatiquement l'analyse du protocole si le dispositif de mesure physique détecte un problème. Cela permet d'évaluer le trafic de données immédiatement avant qu'une erreur ne survienne.
Test de câblage du bus
: ce test détecte les courts-circuits, les ruptures de ligne/câble, la terminaison/résistance correcte du bus CAN, l’alimentation du bus CAN et la longueur totale du câble CAN.
Pour garantir un câblage correct, il est recommandé d’effectuer ce test au début de toute mesure lors de l’installation.
Mesures d'un nœud
Lors de la connexion du testeur CAN-Bus 2 à la ligne de bus CAN, une LED verte doit apparaître à l'écran, confirmant qu'il y a un trafic de données.
Il faut d'abord lancer l'analyse de la vitesse de transmission, puis la recherche des nœuds. À ce stade, tous les messages sur le bus sont reçus et analysés, et tous les nœuds sont listés avec leur identifiant. Pour une meilleure visualisation, vous pouvez modifier les noms des nœuds afin de faciliter leur identification.
L'option « Afficher toutes les stations » offre une vue d'ensemble des niveaux de qualité du signal, et le graphique à barres facilite la comparaison. Le mode continu affiche les valeurs minimales et maximales, permettant une comparaison simple avec les mesures précédemment enregistrées afin d'identifier toute tendance à la dégradation de l'installation.

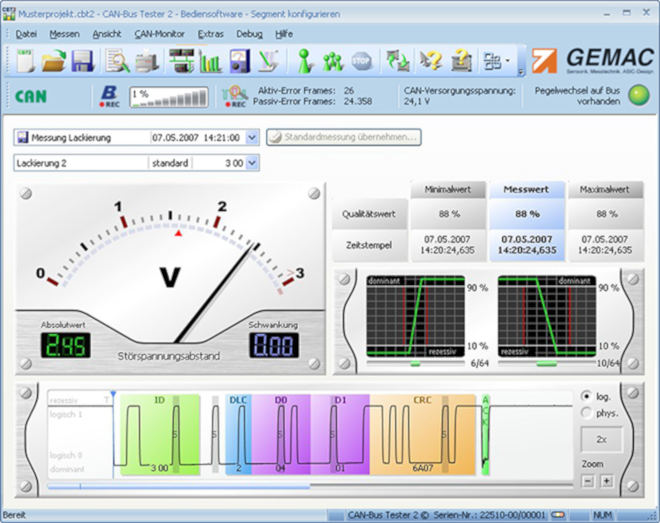

L'option « vue station » affiche les valeurs individuelles d'un nœud ainsi qu'un oscillogramme physique et logique décodé. Elle permet de vérifier le niveau de qualité, la pente de seuil et la plage de tension non perturbée. Lors d'une mesure continue, les niveaux de qualité minimum et maximum ainsi que la variation de la plage de tension non perturbée sont également affichés.

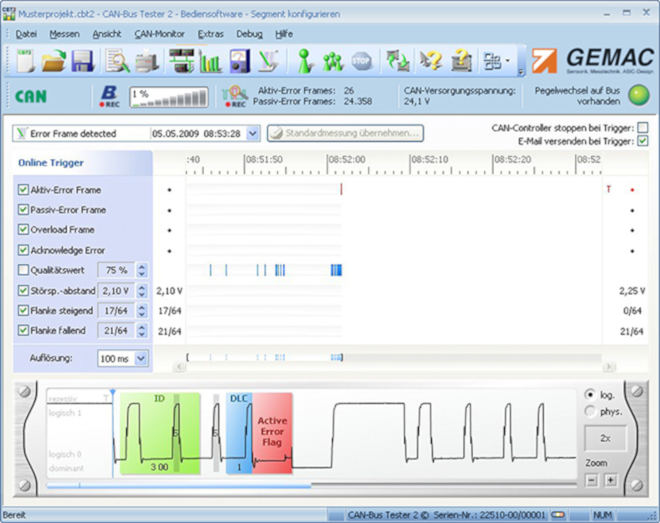

Surveillance en ligne :
cette mesure s’effectue en continu et est comparée à des seuils prédéfinis. Une erreur est enregistrée en cas de dépassement d’un seuil. En mode de mesure unique, la mesure s’arrête et un message d’erreur s’affiche sur l’écran de l’oscilloscope. En mode continu, l’erreur est indiquée sur une chronologie. Cette option est très utile pour visualiser le dépassement d’un seuil ou la survenue d’une erreur.
Les valeurs observées sont :
Trames d’erreur actives /
Trames d’erreur passives Trames de surcharge
Erreur reconnue
Niveau de qualité global (0… 100 %)
Plage de tension non perturbée (tension différentielle minimale sans bruit)
Déphasage libre (déphasage maximal ascendant et descendant d’un message)
De plus, pour ces mesures logiques et physiques, le testeur CAN-Bus 2 détermine en continu la charge du trafic du bus, l'état du bus et, en option, la tension d'alimentation CAN.
Moniteur de protocole
Le logiciel CAN-Bus Tester 2 intègre de multiples fonctions optionnelles du moniteur de protocole CANvision, qui sont facilement activables en achetant une licence correspondante.
Modèle de licence :
Dans sa configuration de base, le testeur CAN-Bus 2 est compatible avec le système CAN-Bus. Toutes les mesures physiques du bus CAN peuvent être effectuées avec ce système.
Des licences supplémentaires sont disponibles pour les systèmes CANopen, DeviceNet et SAE J1939. Ces licences simplifient considérablement l’identification des messages et leur acheminement vers les nœuds correspondants.
Le moniteur de protocole optionnel est destiné à l'analyse du bus logique dans les systèmes de bus CAN (émission/réception), CANopen (réception) et SAE J1939 (réception).
Il est possible d'obtenir gratuitement le logiciel CAN-Bus Tester 2 pour effectuer des mesures sur le bus CAN
