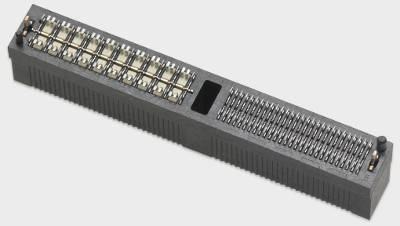

Diese Produkte sind die neueste Ergänzung der EdgeLine-Familie, die aus kostengünstigen, flexiblen und skalierbaren Lösungen für Telekommunikations-, Computer- und Speichersysteme im niedrigen und mittleren Preissegment besteht.
„Da Systeme immer komplexer werden, benötigen Kunden nicht nur höhere Datenraten und eine hervorragende Signalübertragungsqualität, sondern auch eine höhere Vernetzung auf begrenztem Raum“, sagt Adam Stanczak, Produktentwicklungsmanager bei Molex, und fügt hinzu: „Die neuesten EdgeLine-Steckverbinder erfüllen die Anforderungen an eine zuverlässige und schnelle Komplettlösung und ermöglichen dank ihrer kompakten Dichte und minimalen Leiterplattenfläche ein äußerst flexibles Design.“
Die Steckverbinder eignen sich für Leiterplatten mit einer Dicke von 1,57 mm bis 3,18 mm und sind somit ideal für die Entwicklung komplexer Produkte. Sie sind in verschiedenen Schaltungsgrößen erhältlich und ermöglichen so eine hohe Flexibilität bei der Realisierung umfassender Lösungen zur Signal- und Stromübertragung. Die Steckverbinder zeichnen sich zudem durch ein niedriges Profil aus, was die Luftzirkulation und das Wärmemanagement verbessert. Der CoPlanar-Steckverbinder ragt 6,40 mm über die Leiterplatte hinaus, der CoEdge-Steckverbinder 3,50 mm über und unter der Leiterplatte.
Weitere Merkmale:
• Kompatibles Press-Fit-Anschlussdesign an den Pins für einfache Leiterplattenbestückung mit Flachwerkzeugen und Oberflächenmontagetechnik (SMT) für höhere Geschwindigkeiten.
• Kostengünstige Punktkontakte für unterschiedliche Signal- und Leistungsanforderungen.
• Gemeinsame oder einfache Erdung für flexible Anwendungen mit schnellen Differenzialschaltungen und einfach terminierten, langsamen Leistungssignalen.
• Die Zentriermarkierung bei bestimmten Schaltungsgrößen verbessert die Leiterplattenausrichtung beim Stecken, indem sie die Kontaktkante auf der Buchsenschnittstelle zentriert.
• Die Verriegelungs- und Haltefunktionen der CoEdge-Steckverbinder mit 0,80 mm Rastermaß gewährleisten eine feste Verbindung zur Leiterplatte und verbessern die Ausrichtung beim Stecken. Ein zusätzlicher Verriegelungsmechanismus verhindert ein versehentliches Trennen der Leiterplatte.
