Die Abmessungen (2,4 mm x 2,0 mm x 2,0 mm) und der Platzbedarf auf der Leiterplatte sind im Vergleich zu anderen Lösungen deutlich geringer. Eine Kappe führt den Leiterdraht in die Klemme und dient gleichzeitig als Ausziehschutz. Es sind Ausführungen mit geschlossenem Ende (Leiterdrahtverriegelung) oder Durchgang (Batterieanschluss) erhältlich. Führungen am Kontaktelement gewährleisten eine korrekte Verbindung, während Halteelemente für sicheren Halt sorgen.
Die SMT-Leiterplattenklemmen eignen sich für massive und flexible Leiterdrähte. Trotz ihrer
kompakten Abmessungen können sie einen maximalen Strom von 6,0 A (AWG 24 bei 20 °C) bzw. 17 A (AWG 22) leiten. Die IDC-Klemmen sind für einen erweiterten Temperaturbereich bis 150 °C ausgelegt. Die

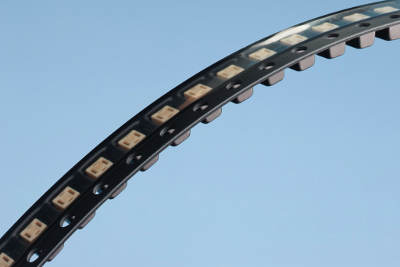

neuen IDC-Klemmen werden auf Gurt und Rollen (5.000 Stück) geliefert und ermöglichen so eine einfache, vollautomatische Leiterplattenbestückung. Sie eignen sich für das Reflow-Löten auf der Rückseite moderner SMT-Anlagen.
Radikale Miniaturisierung in der Leiterplattenanschlusstechnik
HARTING erweitert sein Angebot an Leiterplattenklemmen und -verbindern und unterstützt damit den Trend zu Modularisierung und Miniaturisierung in der Industrieelektronik. Produktentwickler profitieren von maximaler Gestaltungsfreiheit.
