La nueva serie ZC1003HF diseñada para NFC, es una solución compacta y de bajo perfil (altura inferior a 3,2mm), ideal para su utilización en Smartphones de altura reducida. La serie ZC1003HF ofrece un alto rendimiento en presencia de planos de tierra o baterías.

 El mercado de la comunicación de campo cercano (NFC), está creciendo rápidamente en todo el mundo. Se estima que las ventas globales de equipos de telefonía móvil equipados con NFC se incrementarán en 400% entre 2013 y 2018, alcanzando la cifra de 1,200 millones de unidades, según IHS Technology.

Una de las aplicaciones más extendidas de NFC es el pago sin contacto. Además, son cada vez más las aplicaciones que integran esta novedosa tecnología, como aplicaciones de control de acceso, identificación del conductor, sistemas de entrada pasiva al vehículo, transferencia de archivos peer-to-peer y almacenamiento/intercambio de credenciales.

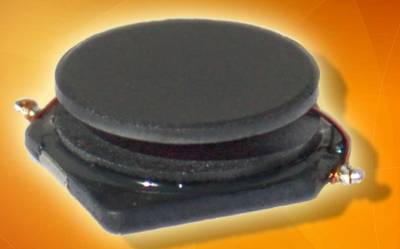

Para satisfacer la creciente demanda de antenas NFC, PREMO presenta una novedosa bobina SMD de eje Z especialmente desarrollada para recepción/transmisión de señal a 13,56MHz.

La serie ZC1003HF es una solución compacta (10x10x3.1mm) y de alta sensibilidad diseñada especialmente para aquellas aplicaciones NFC donde el tamaño de los componentes es un factor crítico. La nueva antena desarrollada por PREMO, requiere la utilización de menor espacio de PCB comparada con antenas de circuito impreso e incrementa un 30% la distancia de lectura. Adicionalmente, la nueva bobina de eje z ofrece un excepcional rendimiento eléctrico y robustez mecánica, proporcionando una excelente fiabilidad, al haber sido diseñada y validada bajo los estándares de automoción.
La serie ZC1003HF ofrece un valor de inductancia de 2,5µH/13, 56MHz y puede ser diseñada a medida según las especificaciones del cliente.

La antena está formada por un de núcleo de ferrita de NiZn de altas prestaciones (>106 Ohm•m) y baja permeabilidad inicial para trabajar en alta frecuencia. Proporciona un funcionamiento muy estable en un amplio rango de temperatura (-40ºC hasta 100ºC). Además, la serie ZC1003HF ofrece alto rendimiento en presencia de planos de tierra o baterías.

Al ser un componente de montaje superficial (SMD), permite una fácil utilización en el proceso automatizado de montaje de placas de circuito impreso, incrementando así la fiabilidad del proceso.

La antena ZC1003HF puede ser utilizada en aplicaciones RFID con interfaces ISO15693 (cercanía:I-CODE), ISO 14443A&B (proximidad: MIFARE) interfaz, ISO18092, y Felica.

El producto ha sido diseñado para funcionar con los chipset de NXP: MF-RC500, MF-RC530, MF-RC531, PN511, PN512, PN531, PN532, PN533, PN544, PN547; AMS: AS3953; ST: M24LR16E-R,  MELEXIS: MLX90121, Texas Instrument: TRF7960, TRF7970A.

PREMO amplía su gama de productos NFC (que incluye las series SDTR1103-HF2 y 3DC15-HF), con esta bobina eje Z actualmente producción masiva. La antena es compatible con la normativa RoHS y cumple con los requisitos de la normativa NFC.
