Figura1NIRXEl Receptor digital y Procesador de Señal de Radar NDRX está diseñado para equipar a los radares meteorológicos Doppler incluyendo los sistemas coherentes-en recepción / coherentes-en transmisión, así como a los de polarización simple o dual. Todas estas configuraciones son compatibles con los sistemas Magnetron y Klystron.

NDRX digitaliza las señales IF del receptor, convirtiendolas a banda base I / Q y estimando los momentos requeridos por los diferentes modos operativos.


El NDRX proporciona diferentes métodos de corrección de desorden, así como los datos de umbral (SNR, ICS, la RSE, Speckle).
El sistema NDRX se basa en tres tipos de tarjetas: I/O board, Computational board, y Waveform Generator board. Usando estos módulos es posible la construcción de configuraciones de sistema de gran alcance para responder a cualquier exigencia de radar meteorológico.

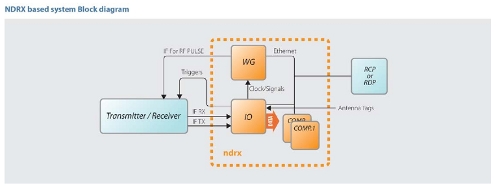

figura2NIRXNDRX ofrece otras funciones importantes como la generación de disparo y la lectura de etiquetas de antenas en ángulo. NDRX tiene cinco entradas IF. Los cuatro primeros se pueden combinar para formar dos canales de rango dinámico muy amplio (> 105dB en 0.5MHz) para el sistema de polarización dual simultánea.


El quinto canal se utiliza para probar la explosión de TX para la corrección de amplitud y fase necesaria para sistemas Magnetrón coherentes-en recepción.


Los recursos básicos de cómputo de NDRX de 3,84 GFLOPS son suficientes para las necesidades de procesamiento típicas de un sistema de radar meteorológico de polarización simultánea dual. El sistema es fácilmente extensible para llevar a cabo necesidades más exigentes de cómputo.


El NDRX puede generar ondas de forma TX para impulsar la cadena de transmisión. Las formas de onda codificadas en fase codificados permiten la recuperación del segundio viaje de eco u otras características útiles posibles en sistemas de coherencia total como: formación de pulsos, para controlar elancho de banda RF ocupado; compresión de impulsos para soportar los sistemas de estado sólido o TWT.

El sistema está equipado con una circuitería BITE apropiada para la detección de fallos del sistema a nivel de placa.

El ordenador integrado (por lo general el procesador de los datos de radar o el procesador de control de radar) controla el NDRX a través de Ethernet.
