Funktionen und Vorteile
• Ermöglicht die zentrale Steuerung und Überwachung von Modbus-Geräten in Gebäudeautomations- und HLK-Anwendungen.
• Kann Modbus TCP und Modbus RTU gleichzeitig verwalten.
• Verbindet bis zu 254 Modbus-Geräte mit KNX (Verarbeitung von bis zu 3.000 Modbus-Registern).
• Ein einfaches, aber leistungsstarkes Konfigurationstool ermöglicht Inbetriebnahme, Fehlersuche und -behebung.
• Ermöglicht den Import und Export von Daten nach Excel zur Signalverarbeitung.
• Gehäuse aus Kunststoff zur Montage auf einer 35-mm-DIN-Schiene.
• Konfiguration über Ethernet oder USB möglich.
• LED-Anzeigen informieren über den Kommunikationsstatus an den Ethernet- und seriellen Schnittstellen.
• Kostenloser weltweiter technischer Support und Beratung.
KNX-Schnittstellenmerkmale:
• Unterstützt KNX-Twisted-Pair-Medien
• Übertragungsgeschwindigkeit: 9.600 bps
• Unterstützt DPT 1.X, DPT 5.X, DPT 6.x, DPT 7.x, DPT 8.x, DPT 9.X, DPT 12.x, DPT 13.x, DPT 14.x, DPT 20.x (verschiedene KNX-Datentypen).
Betrieb:

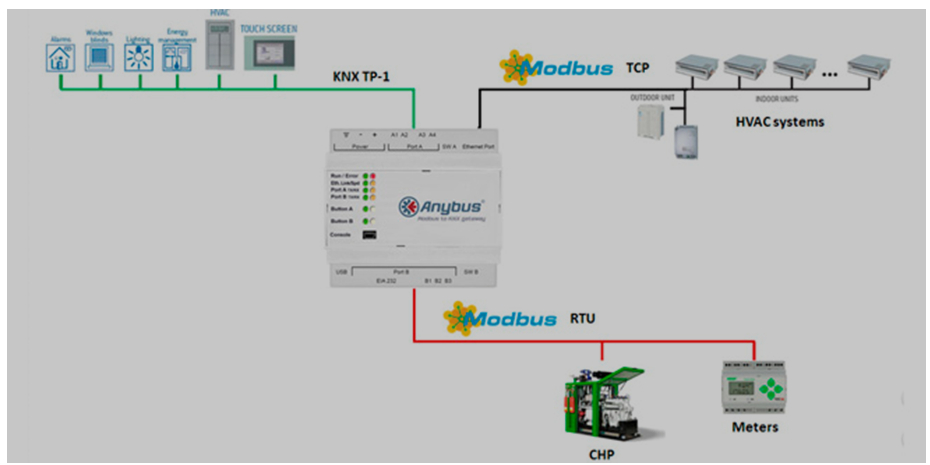

Modbus-RTU-Slaves werden an die serielle Schnittstelle des Gateways angeschlossen, Modbus-TCP-Geräte hingegen an den Ethernet-Port. Auf der KNX-Seite simuliert das Gateway ein KNX-Gerät und verhält sich wie jedes andere Gerät im KNX-System. Zur Integration des Gateways erstellen Sie ein Konfigurationsprojekt mit dem benutzerfreundlichen und leistungsstarken Konfigurationsmanager (MAPS) von Anybus. Anschließend können Sie mit diesem Tool die Inbetriebnahme und Fehlerbehebung durchführen.
Das Gateway wird direkt an den KNX TP-1 (EIB)-Bus angeschlossen und verhält sich wie jedes andere Gerät im KNX-System, mit der gleichen Konfiguration und den gleichen Betriebseigenschaften wie andere KNX-Geräte.
Das Gateway empfängt, verwaltet und sendet alle konfigurationsbezogenen Telegramme an den KNX-Bus. Nach dem Empfang von Telegrammen von KNX-Gruppen, die internen Datenpunkten zugeordnet sind, werden die entsprechenden Meldungen an Modbus gesendet, um die Synchronisierung beider Systeme jederzeit zu gewährleisten.
Wird eine Änderung eines externen Systemsignals erkannt, wird ein Telegramm an den KNX-Bus (der zugehörigen KNX-Gruppe) gesendet, um beide Systeme jederzeit synchron zu halten.
Der Status des KNX-Busses wird kontinuierlich überwacht. Wird ein Busausfall erkannt (z. B. aufgrund eines Ausfalls der Stromversorgung), sendet das Gateway nach Wiederherstellung des KNX-Busses den Status aller mit „T“ (Transmit) gekennzeichneten KNX-Gruppen erneut.
