Typische Anwendungsbereiche, die von den neuen Steckverbindern profitieren, sind Datenkommunikation und Telekommunikation, High-End-Computersysteme, Medizintechnik und industrielle Automatisierung mit Hochgeschwindigkeitsübertragungen und großen Datenmengen.

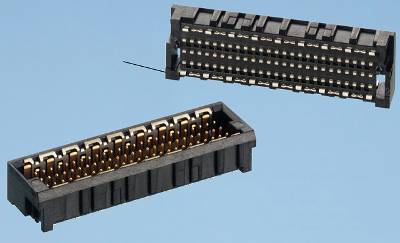

Die neuen 3-reihigen Ausführungen mit SMT-Anschlüssen bieten eine hohe Kontaktdichte. Die geraden (180°-)Steckverbinder sind mit 75 und 192 Pins
(3 x 25 und 3 x 64) erhältlich; andere Pinanzahlen sind auf Kundenwunsch möglich. Die neuen Steckverbinder bieten maximale Flexibilität bei Erdung und Routing (Single-Terminate und Differenzialsignalisierung) und decken damit ein breites Anwendungsspektrum ab.
Die mittlere (dritte) Reihe kann als Erdungspfad genutzt werden, um Übersprechen zwischen den beiden Signalreihen zu reduzieren. Alternativ kann die dritte Reihe für die Stromversorgung verwendet werden (auch über Schirmfolien).
Dank ihrer 180°-Ausführung eignen sich die neuen MicroSpeed Triple-Steckverbinder ideal für Verbindungen auf Zwischenplatinen oder auf flexiblen Leiterplatten. Platinenabstände von bis zu 5 mm sind möglich (1 mm Stecker und 4 mm Buchse). Dank des neuen MicroSpeed-Designs hat ERNI die Abschirmung weiter optimiert, was zu einer deutlichen Reduzierung der Kopplungsinduktivität führt. Störaussendungen werden minimiert, und die Steckverbinder bieten eine hervorragende Störfestigkeit (EMV-Schutz).
Das Gehäuse mit seiner polarisierten und zentrierten Anschlussfläche, 1,5 mm Lötlänge und der robusten Blindsteckverbindung gewährleistet einen sicheren und zuverlässigen Einsatz gemäß industrieller Anforderungen. Die Doppelsteg-Buchsenkontakte bieten zudem eine hervorragende Toleranzkompensation.
Die impedanzangepassten Steckverbinder (50/100 Ω) decken einen weiten Temperaturbereich von -55 °C bis +125 °C ab. Die Signalkontakte sind SMD-gefräst. Die SMD-Koplanarität ist vollständig gewährleistet und beträgt für alle Kontakte weniger als 0,10 mm. Der Längsraster von 1,0 mm und der Reihenabstand von 1,5 mm ermöglichen die horizontale und vertikale Konfiguration von Differenzial- oder Single-Ended-Signalen, je nach Anwendung und/oder Übersprechanforderungen. Optimale Übersprechleistung lässt sich durch spezielle Strukturkonfigurationen erzielen; ERNI bietet hierzu Unterstützung in Form von praxiserprobten Vorschlägen. Entsprechende Testdaten sind auf Anfrage erhältlich. Die MicroSpeed-Steckverbinder erreichen über 500 Steckzyklen. Die Strombelastbarkeit beträgt 1,0 A für die Signalkontakte und 10 A für die Schirmung.
MicroSpeed-Steckverbinder werden auf Gurt auf einer Rolle geliefert. Zu den weiteren Merkmalen der vollautomatisierten Montage gehören hochtemperaturbeständige schwarze LCP-Isolatoren zur schnellen und zuverlässigen Sichtprüfung sowie ein vorinstalliertes Bestückungsfeld zum einfachen Einspannen.
