Los enfoques tradicionales que aumentan el grado de multiplexación de longitudes de onda para transmitir más datos, lo que da lugar a una mayor potencia óptica total transmitida, ya no son sostenibles. Una potencia de emisión elevada no solo agrava la distorsión de la señal y el ruido debido a efectos ópticos no lineales, sino que también puede, en casos extremos, aumentar el riesgo de fenómenos de fusión de la fibra, lo que provoca graves daños en la fibra óptica. Como resultado, ampliar la capacidad de transmisión mediante estos enfoques se ha vuelto cada vez más difícil con el paso del tiempo.
En este contexto, y para hacer frente a la demanda futura, la industria está centrando su atención en nuevas dimensiones de transmisión como medio para aumentar la capacidad por fibra óptica. Uno de los enfoques más prometedores es la multiplexación por división espacial (SDM). La SDM aumenta la capacidad transmitiendo múltiples señales a través de múltiples rutas espaciales independientes dentro de una sola fibra óptica. En particular las tecnologías SDM, como las fibras multinúcleo y las fibras de pocos modos, están pasando de la fase de investigación a la implementación práctica en las redes ópticas de próxima generación.
De las longitudes de onda al espacio: qué significa el SDM en la práctica
El SDM se diferencia de la expansión de capacidad convencional basada en WDM en que aumenta la capacidad de transmisión mediante la paralelización física de las señales ópticas. En lugar de agregar un número creciente de señales en una única ruta óptica, el SDM distribuye las señales a través de múltiples núcleos o modos espaciales, lo que permite que la capacidad se escale de forma más lineal. Como resultado, el SDM puede mitigar el impacto de los efectos ópticos no lineales que tradicionalmente han limitado los sistemas SMF.
Hay dos enfoques principales de SDM que están recibiendo especial atención. La fibra multinúcleo (MCF) integra múltiples núcleos independientes dentro de un único revestimiento, mientras que la fibra de pocos modos (FMF) transmite múltiples modos espaciales dentro de un solo núcleo. Ambos enfoques aumentan significativamente la capacidad, pero plantean nuevos retos de diseño, despliegue y pruebas.

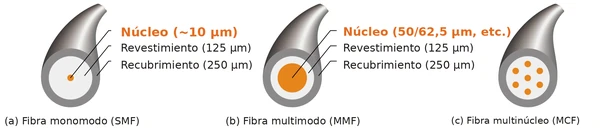

Figua 2: Estructuras de fibra óptica
Fibra multinúcleo: transmisión paralela en la capa física
La MCF representa una de las implementaciones más directas de la SDM. Mientras que la SMF estándar contiene un único núcleo de ~10 µm dentro de un revestimiento de 125 µm, las MCF incorporan múltiples núcleos dentro del mismo diámetro de revestimiento. Cada núcleo admite un canal óptico independiente, lo que permite que una sola fibra transporte varios flujos de datos paralelos.
Para mantener la compatibilidad con la infraestructura existente, los diseños actuales de MCF suelen adoptar el diámetro de revestimiento estándar de 125 µm. Basándose en este enfoque de diseño, las fibras de dos y cuatro núcleos ya han superado la fase de validación experimental y están entrando en uso práctico. Además, en los últimos años, también ha comenzado su despliegue comercial en sistemas de cable submarino.
Figura 3: Corte de sección de un MCF con 4 núcleos

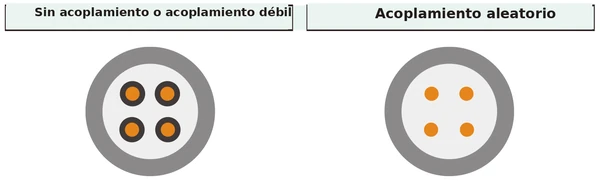

Los esquemas de transmisión de las MCF pueden dividirse a grandes rasgos en diseños de acoplamiento débil (desacoplados) y de acoplamiento aleatorio. Las MCF de acoplamiento débil minimizan el acoplamiento óptico entre núcleos, lo que permite reutilizar muchas tecnologías de transmisores y receptores desarrolladas para sistemas SMF. Esto reduce la complejidad del despliegue, pero incluso pequeños niveles de diafonía entre núcleos pueden limitar el rendimiento alcanzable y la densidad de núcleos.
Los MCF acoplados aleatoriamente admiten mayores niveles de mezcla entre núcleos durante la transmisión. A continuación, se utiliza un procesamiento avanzado de señales digitales de múltiples entradas y múltiples salidas (MIMO) en el receptor para separar las señales. Si bien esto aumenta la complejidad del sistema, admite una densidad de canales espaciales mucho mayor y ofrece una vía hacia la transmisión de capacidad ultraalta.
FMF: uso de modos como multiplicadores de capacidad
La FMF es una forma de SDM que permite la expansión de la capacidad al aprovechar múltiples modos espaciales dentro de un único núcleo. Mediante el diseño preciso del diámetro del núcleo y del perfil del índice de refracción, se puede limitar intencionadamente el número de modos de propagación admitidos, reduciendo así la dispersión intermodal en comparación con las fibras multimodo convencionales.
Los esquemas de transmisión FMF, similares a los de MCF, pueden clasificarse en enfoques de acoplamiento débil y de acoplamiento fuerte. En los sistemas de acoplamiento débil, se hace un esfuerzo por preservar la independencia modal; sin embargo, mantener un acoplamiento modal suficientemente bajo se vuelve cada vez más difícil en largas distancias de transmisión. Por el contrario, los sistemas de acoplamiento fuerte permiten una mezcla modal significativa y se basan en el procesamiento de señales MIMO a gran escala en el receptor para separar las señales. Si bien la FMF ofrece un potencial teórico significativo para el aumento de la capacidad, la complejidad del control modal y el procesamiento de señales limita actualmente su implementación principalmente a redes de investigación y aplicaciones especializadas.

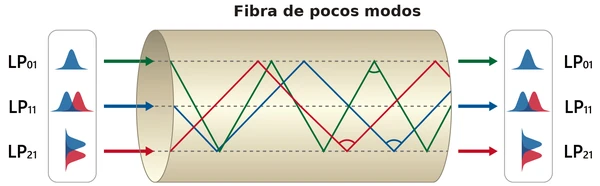

Figura 4: Fibra Few-Mode
Más allá del SDM: el papel de la fibra de núcleo hueco
La fibra de núcleo hueco (HCF) no es, en sentido estricto, una tecnología SDM, pero a menudo se analiza junto con esta debido a su capacidad para superar algunas limitaciones fundamentales de las fibras de sílice convencionales. Al guiar la luz a través de un núcleo lleno de aire, la HCF reduce significativamente la no linealidad óptica y puede disminuir la latencia de transmisión. Dado que la mayor parte de la potencia óptica se guía a través del aire en lugar de a través del vidrio sólido, la HCF ofrece una resistencia extremadamente alta a los fenómenos de fusión de la fibra.
Las técnicas de confinamiento antirresonante y de banda prohibida fotónica han demostrado resultados prometedores, con reducciones continuas en la pérdida de transmisión. Sin embargo, siguen existiendo retos en cuanto a la complejidad de la fabricación, la uniformidad estructural y la fiabilidad a largo plazo. Como resultado, la HCF es actualmente más adecuada para aplicaciones especializadas que para un despliegue generalizado en redes centrales.
Nuevas fibras, nuevos retos para los ingenieros
El paso de las fibras de un solo núcleo a las tecnologías SDM cambia radicalmente la forma en que se diseñan y mantienen las redes ópticas. En los sistemas MCF, la diafonía entre núcleos se convierte en un parámetro de rendimiento crítico. Los niveles de diafonía dependen no solo del diseño de la fibra, sino también de efectos de la instalación como la flexión, la torsión y la calidad de los conectores.
Otro problema importante es la variación entre núcleos. A diferencia de la SMF, donde se evalúa una única ruta de transmisión, la MCF requiere que cada núcleo se caracterice individualmente. Las diferencias en la pérdida o la reflexión entre los núcleos pueden dar lugar a un rendimiento desigual a lo largo de la fibra.
Los sistemas FMF se enfrentan a retos similares, como la diafonía intermodal y el retardo diferencial de modo. Estos efectos son muy sensibles a las condiciones de despliegue, lo que subraya la necesidad de procedimientos precisos de instalación y verificación. En términos más generales, en los sistemas SDM, la localización de fallos se vuelve más compleja para los ingenieros de campo, ya que los fallos deben identificarse tanto por su ubicación física como por la ruta espacial afectada.

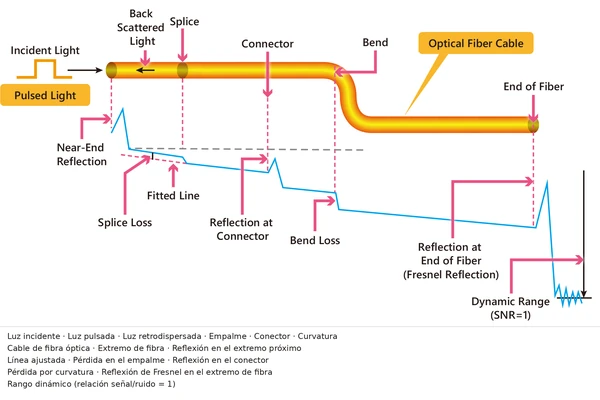

Figura 6: Condición de cable de fibra óptica y Medida OTDR de la forma de onda
Replanteamiento de la medición para redes multinúcleo
Los métodos tradicionales de pruebas ópticas se diseñaron para fibras monomodo (SMF) y se basan en mediciones secuenciales. En entornos SDM, este enfoque se vuelve rápidamente ineficaz y aumenta el riesgo de obtener resultados inconsistentes.
El despliegue práctico de SDM requiere la evaluación simultánea de múltiples canales espaciales, lo que permite evaluar la pérdida, la reflexión y la diafonía en todos los núcleos en una sola medición. La reflectometría óptica en el dominio del tiempo (OTDR) sigue siendo una técnica fundamental, pero las implementaciones multicanal están cobrando cada vez más importancia para las pruebas de SDM, en particular de MCF.
Esta capacidad mejora significativamente la eficiencia en la fabricación, acelera la localización de fallos sobre el terreno y reduce la dependencia de operadores con habilidades altamente especializadas. También ayuda a garantizar una evaluación coherente en las fases de investigación, producción e implementación.
Coherencia del laboratorio al terreno
A medida que las tecnologías SDM se acercan a su despliegue a gran escala, la coherencia entre los diferentes métodos de medición cobra cada vez más importancia. Las diferencias entre la cualificación en laboratorio, las pruebas en fábrica y la verificación sobre el terreno pueden minar la confianza en el rendimiento del sistema.
Las evaluaciones comparativas han demostrado que las diferentes técnicas de medición de diafonía pueden ofrecer resultados estrechamente correlacionados cuando se aplican adecuadamente. Dicha coherencia respalda tanto el funcionamiento fiable como la futura estandarización de los sistemas de transmisión basados en MCF y SDM. Para traducir esta coherencia técnica en un despliegue generalizado, la colaboración entre los proveedores de equipos, los fabricantes de fibra, los operadores de red y las instituciones de investigación será clave para acelerar la adopción.
El SDM como cambio de ingeniería a nivel de sistema
El SDM representa un cambio fundamental en el diseño de las redes ópticas. Las MCF y las FMF ofrecen vías escalables más allá de los límites de la SMF, pero también introducen nuevos requisitos para la instalación, las pruebas y la gestión del ciclo de vida.
A medida que estas tecnologías pasan de la investigación a las redes comerciales, el éxito dependerá no solo del rendimiento de la transmisión, sino también de una evaluación robusta, eficiente y repetible. Por lo tanto, el SDM no es solo una innovación óptica, sino un desafío de ingeniería a nivel de sistema más amplio que dará forma al futuro de la infraestructura de comunicaciones.
Perspectiva del sector
Este artículo refleja investigaciones recientes del sector y la experiencia práctica en tecnologías de transmisión óptica de alta capacidad y caracterización de fibra. Empresas como Anritsu, que trabajan en estrecha colaboración con fabricantes de fibra y operadores de red, están contribuyendo al desarrollo de enfoques de medición escalables y metodologías de validación que respaldan la transición de redes ópticas de un solo núcleo a redes ópticas multiplexadas espacialmente.
La solución de Anritsu
La solución de Anritsu para la evaluación de la multiplexación por división espacial (SDM) se basa en el analizador de señales MT9100A, combinado con técnicas controladas de excitación espacial y medición para validar experimentalmente la transmisión por fibra multimodo y multinúcleo. El MT9100A proporciona una generación de señales de prueba estable y repetible, así como una recepción coherente, lo que permite una caracterización precisa de los canales espaciales, los efectos de acoplamiento de modos y el rendimiento de la transmisión en condiciones de SDM. Al admitir configuraciones de prueba flexibles para la investigación óptica avanzada, este enfoque permite a los investigadores y desarrolladores de sistemas investigar la viabilidad y el comportamiento del SDM utilizando una metodología bien definida y basada en mediciones, en lugar de limitarse únicamente a la simulación.
