La solución está orientada a máquinas modulares, ampliaciones de instalaciones y proyectos de modernización, donde puede ser necesario incorporar nuevos puntos de conexión sin modificar sustancialmente la arquitectura de control. El multiplicador también admite la integración de señales digitales, ofrece funciones de diagnóstico y parametrización y dispone de protección IP65/IP67 para su instalación en entornos industriales.

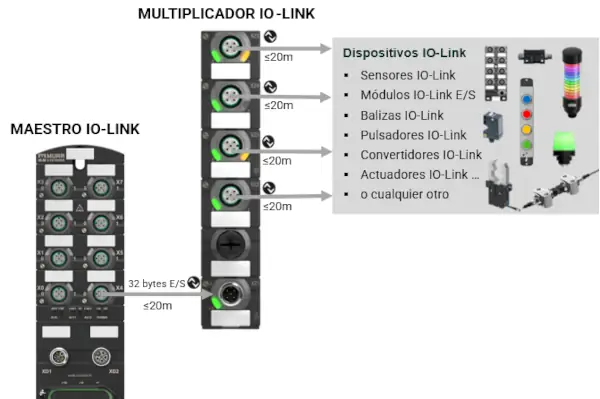

Un puerto IO-Link para conectar hasta cuatro dispositivos
La principal función del nuevo dispositivo de Murrelektronik es permitir que un único puerto de un maestro IO-Link proporcione conexión a cuatro dispositivos IO-Link.
Esta arquitectura facilita la ampliación de instalaciones en las que los puertos disponibles del maestro resultan insuficientes para conectar nuevos sensores o actuadores.
En lugar de incorporar un maestro adicional, el multiplicador permite utilizar una conexión existente para gestionar varios dispositivos de campo.
El fabricante presenta esta configuración como una forma de reducir el número de componentes necesarios y simplificar el cableado.
No obstante, el multiplicador no equivale a disponer de cuatro puertos independientes adicionales en el maestro.
Los dispositivos conectados comparten la comunicación disponible a través del puerto principal, por lo que deben respetarse los límites de datos y las condiciones de funcionamiento de la solución.
Acceso a datos de proceso, parametrización y diagnóstico
Murrelektronik indica que el multiplicador mantiene las funciones de comunicación IO-Link necesarias para acceder a los dispositivos conectados.
Entre ellas se encuentran el intercambio de datos de proceso, la parametrización y la consulta de información de diagnóstico.
Estas capacidades permiten utilizar la información proporcionada por los dispositivos de campo durante la puesta en marcha, el funcionamiento y las tareas de mantenimiento.
El acceso a parámetros y diagnósticos puede facilitar la identificación de incidencias y la adaptación de determinadas configuraciones sin intervenir físicamente sobre cada equipo.
Hasta ocho entradas digitales o cuatro salidas digitales
Además de admitir cuatro dispositivos IO-Link, el multiplicador puede utilizar sus conexiones para integrar señales digitales convencionales.
Según Murrelektronik, el equipo permite configurar hasta ocho entradas digitales o cuatro salidas digitales.
Esta característica amplía las posibilidades de utilización en máquinas que combinan dispositivos IO-Link con sensores o actuadores de señales discretas.
Las entradas digitales pueden emplearse para recibir estados de dispositivos de campo, mientras que las salidas digitales permiten controlar elementos compatibles con las características eléctricas del módulo.
Distribución de 32 bytes de datos de proceso
El multiplicador dispone de 32 bytes de datos de proceso, que pueden distribuirse entre los cuatro puertos según las necesidades de los dispositivos conectados.
Esta capacidad permite organizar el intercambio de información de varios equipos a través de la conexión con el maestro IO-Link.
La asignación de los datos debe considerar la cantidad de información de proceso que necesita transmitir o recibir cada dispositivo.
Por ejemplo, algunos sensores pueden requerir pocos bytes para comunicar una magnitud y su estado, mientras que otros dispositivos pueden utilizar estructuras de datos más extensas.
Instalación plug-and-play y puesta en marcha
Murrelektronik describe el funcionamiento del multiplicador como plug-and-play, al permitir su conexión a un puerto IO-Link disponible para habilitar cuatro conexiones de campo.
Este planteamiento está destinado a simplificar la instalación y reducir las modificaciones necesarias al ampliar una máquina.
La posibilidad de reutilizar un maestro existente también puede facilitar la integración en sistemas de automatización ya operativos.
No obstante, la conexión física no garantiza por sí sola que todos los dispositivos puedan funcionar sin configuración adicional.
La puesta en marcha puede requerir la asignación de datos de proceso y la adaptación del programa de control a la información de los equipos conectados.
Hasta 20 metros de cable por tramo
El multiplicador permite utilizar hasta 20 metros de cable entre el maestro IO-Link y el multiplicador, además de otros 20 metros entre el multiplicador y el dispositivo conectado.
Esta disposición permite distribuir los puntos de conexión en diferentes zonas de una máquina o instalación.
Distancias de conexión anunciadas
Tramo Longitud máxima
Maestro IO-Link → multiplicador 20 m
Multiplicador → dispositivo IO-Link 20 m
Recorrido total por una conexión Hasta 40 m
La distancia total de hasta 40 metros corresponde a la suma de los dos tramos descritos, siempre que se respeten las condiciones de instalación y cableado aplicables. No debe interpretarse como una ampliación de la longitud máxima permitida para un único segmento IO-Link.
Protección IP65/IP67 para instalación en campo
El dispositivo presenta un formato compacto y dispone de grados de protección IP65 e IP67. Estas características permiten plantear su instalación directamente en determinadas zonas de máquinas y equipos industriales. El grado IP65 indica protección frente a la entrada de polvo y chorros de agua bajo las condiciones de ensayo correspondientes. Por su parte, IP67 contempla protección frente al polvo y frente a los efectos de una inmersión temporal en condiciones normalizadas.
Aplicaciones en máquinas modulares y proyectos de retrofit
Murrelektronik orienta el multiplicador a instalaciones donde se necesita aumentar el número de conexiones sin ampliar de forma significativa la infraestructura de automatización. Una de las aplicaciones previstas son las máquinas modulares, que pueden incorporar nuevas funciones o estaciones durante su vida útil. El dispositivo también está destinado a proyectos de retrofit, en los que se modernizan equipos existentes mediante la incorporación de sensores inteligentes, actuadores y sistemas de diagnóstico.
Otra aplicación es la automatización descentralizada, donde los módulos de conexión se instalan cerca de los dispositivos de campo. En estos escenarios, la utilización de un multiplicador puede reducir determinados recorridos de cableado y evitar la instalación de maestros adicionales. Sin embargo, el ahorro económico dependerá del número de dispositivos, las características de la instalación y las necesidades de configuración y mantenimiento.
Especificaciones técnicas del multiplicador IO-Link
Característica Especificación anunciada
Fabricante Murrelektronik
Tipo de dispositivo Multiplicador IO-Link
Conexión al maestro 1 puerto IO-Link
Puertos de conexión 4 puertos IO-Link
Dispositivos IO-Link Hasta 4
Entradas digitales Hasta 8
Salidas digitales Hasta 4
Datos de proceso 32 bytes distribuibles
Distancia maestro-multiplicador Hasta 20 m
Distancia multiplicador-dispositivo Hasta 20 m
Protección IP65/IP67
Aplicaciones Máquinas modulares, ampliaciones y retrofit
