- Viernes, 11 Febrero 2011

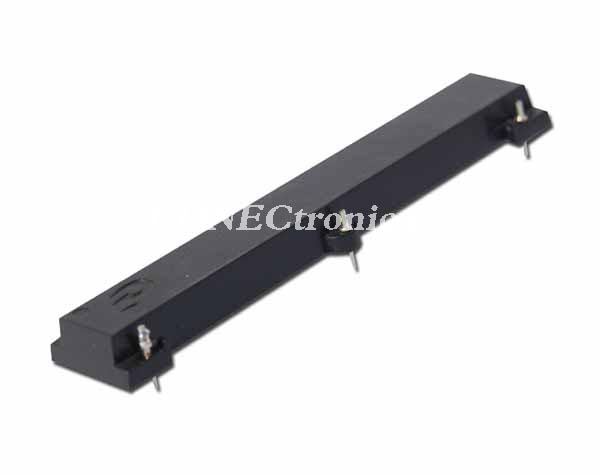

Premo lanza una nueva antena DCF (para montaje tradicional en PCB) para aplicaciones donde se use la señal remota de reloj (atomic-watch, 77,5 kHz típica) para funciones que necesiten sincronización en tiempo real y gestión remota de la energía, uso de señales de frecuencia de 129 kHz a 139 kHz: La nueva serie RCA-THT.
Algunos transmisores de la señal patrón de reloj: DCF77-77,5 kHz (Alemania), HBG-75 kHz (Suiza), MSF-60 kHz (Reino Unido), JJY-40&60 kHz (Japón), WWVB-60 kHz (USA), y de señales de onda larga para el control de la energía (radio ripple control) son DCF49 (Alemania): 129,1 kHz (transmisor de Mainfligen, 100 kW), y 139 kHz (transmisor de Burg, 50 kW), 135,6 kHz (transmisor de Laikhegy, Hungría, 100 kW) para cubrir distintas zonas Europa.
Estos transmisores de onda larga utilizan modulación FSK con precisión de frecuencia de +/- 107 Hz y señal de 200 Bd de velocidad.
Esta antena receptora RCA-THT se puede suministrar para diferentes frecuencias que van desde los 40 kHz hasta 139 kHz, para aplicaciones de sincronismo con reloj atómico (40 y 60kHz en Japón, 77,5 kHz Alemania, etc.) como para aplicaciones de control y gestión de la energía (tarificación y gestión de cargas), control de iluminación, medición inteligente, etc., (129,1 kHz, 135,6 kHz o 139 kHz).
El componente se suministra en bandejas apiladas de plástico a medida del tamaño de la antena.
La antena se envía una vez sintonizada a la frecuencia de resonancia especificada. El proceso de sintonía fino se realiza en la línea de producción de Premo mediante una estación automática de alta fiabilidad. Esta estación chequea la antena en tiempo real consiguiendo así una alta precisión en el centrado de la frecuencia de trabajo.
Este tipo de antenas están configuradas como tanques resonantes L-C paralelo (RCA-THT-77A: 1,3 mH//3,3 nF parar 77,5 kHz y RCA-THT-60A: 2,1 mH//3,3 nF para 60 kHz) que ofrecen una alta impedancia (más de 75 kW a la frecuencia de resonancia (+/- 0,2 kHz).
Premo desarrolló la primera antena para reloj sincronizado con tecnología SMD, la serie RCA-SMD, a mediados de 2009. Más adelante, la compañía lanzó la serie RCA-ROD (mediados de 2010). Para completar el rango de antenas emisoras para relojes atómicos, Premo lanza la tercera generación, la seria RCA-THT, presentada en la feria Electronica 2010, celebrada en Munich el pasado noviembre.
La versión estándar de esta nueva antena par reloj sincronizado (a 40, 60 y 77,5 kHz) estará disponible en el mercado para el segundo trimestre del año 2011.
