- Lunes, 24 Junio 2013

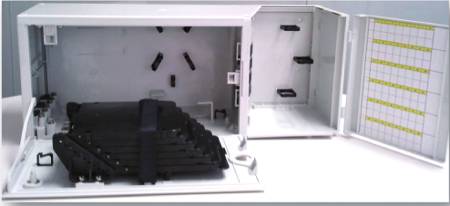

La caja es modular, permitiendo apilar varios módulos en función de las necesidades, y de fijación mural.Se dispone de dos tipos de módulos básicos, de forma rectangular, y de idéntica apariencia y dimensiones externas, con capacidad para terminar hasta 48 fibras en adaptadores SC. Ambos módulos se diferencian entre sí por su capacidad de disponer o no en su interior de divisores ópticos.
Su funcionalidad y diseño permite su uso como:
Caja de empalme y conectorización, para instalaciones estándar.•
Caja de conectorización, sin necesidad de empalme, para fibras preconectorizadas o conectorizadas en campo.•
Caja de empalme y división óptica.
- Área izquierda: Entrada de cables y sistema organizador.En el lateral izquierdo del módulo se encuentra una tapa extraíble con 3 orificios que permiten instalar hasta 3 cables de F.O con un diámetro máximo de 16 mm, incluido el acceso de un cable en paso.
En ambos tipos de módulos en esta zona se sitúa el sistema organizador óptico que incluye todos los medios y elementos necesarios para guiar y almacenar tubos, fibras, rabillos de fibra, empalmes, conectores y dispositivos pasivos.
En esta parte se encuentran los siguientes componentes:
• Elementos de fijación de los cables de F.O. que acceden a la caja, permitiendo amarrar la cubierta y aramida de los cables.
• Elementos de almacenamiento de tubos holgados de 2,5 mm. en paso: máximo 7 tubos de 2,5 mm de diámetro y 2 m de longitud.
• Elementos para el guiado de tubos de F.O. hasta las bandejas de empalme, manteniendo un radio mínimo de curvatura de 30 mm.
• Bandejas de empalme situadas sobre la puerta abatible.
• Pletina porta-acopladores para la terminación de 48 F.O.
• Soporte para alojar divisores ópticos preconectorizados.
En cada módulo se puede instalar un máximo de 3 divisores 1 x 16 de dimensiones 100 x 45 x 10 mm (largo x ancho x alto) Sólo disponible en el modelo CMI-OP.
• Elementos para el guiado y almacenamiento de la longitud sobrante de rabillos, manteniendo un radio mínimo de curvatura de 20 mm.
- Área derecha: Guiado de cordones de F.O. Esta zona está reservada para el guiado de los cordones monofibra entre módulos superpuestos. Para acceder a dicha área se dispone de una puerta doble. En su interior se encuentra, al fondo de la caja, guía-hilos cuya función es el guiado de los cordones de F.O. En la parte superior e inferior del módulo una tapa desmontable permite comunicar los módulos apilados.
Tanto la envolvente exterior de ambos tipos de módulos como los diferentes elementos que llevan en su interior están moldeados en material plástico ignífugo (baja emisión de humos, cero halógenos, no propagador del incendio) no tóxicos y dermatológicamente seguros.
Se comercializan dos modelos en base a la capacidad para alojar o no divisores ópticos.
