Es necesario que ambos elementos sean totalmente compatibles, para que las señales ópticas se transmitan entre ambos sin perder calidad. Los parámetros que miden y garantizan dicha continuidad son:
• Pérdida de inserción, que es la atenuación de la señal óptica al pasar de un medio óptico a otro. Habitualmente de la fibra óptica al aire. Este valor tiene que ser lo mínimo posible.
• Pérdida de Retorno, que es la cantidad de señal reflejada hacia la fibra en función de la señal transmitida. Por contrario a la Pérdida de Inserción, la de Retorno debe tener un valor lo más elevado posible.
Para garantizar al máximo la transmisión de señal, latiguillos y pigtails deben ser del mismo tipo de fibra (monomodo, multimodo), con la misma conectorización (SC, LC, ST, FC,…) y el mismo tipo de pulido (PC-PC o APC).
El enfrentamiento entre los dos elementos obliga a la señal óptica a realizar dos cambios de medio: fibra óptica – aire – fibra óptica. Suponiendo que el elemento adaptador entre ambos conectores sea de calidad (Cerámica – Zirconia) y los enfrente perfectamente, habrá que considerar otro parámetro adicional que es la concentricidad de las férulas por donde pasa la luz (señal).

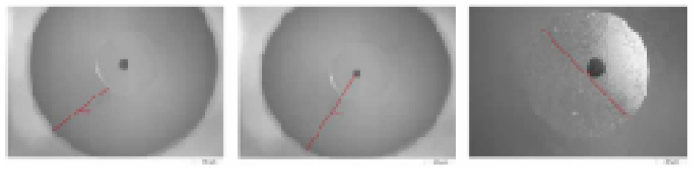

La concentricidad en la férula es la alineación del orificio donde va insertada la fibra respecto al centro de la férula. El objetivo es que esté en el centro exacto de la férula de ambos conectores de forma que la señal pase en un perfecto ajuste de ambas. En la fibra SM sería un ajuste perfecto de 9u” lo cual en la práctica es prácticamente imposible. Este parámetro es crucial para el rendimiento de la conexión y viene definido en las Normas IEC-61300, IEC-61753, IEC-61754 e IEC-61755, recogiendo las especificaciones para 4 grados de calidad (A B C D) siendo el A de mejores prestaciones y el grado C el de uso más extendido.
En grado de calidad C, los valores típicos para fibra monomodo son concentricidades de 1.0 µm o menos, mientras que para fibra multimodo es de 3.0 µm o menos.

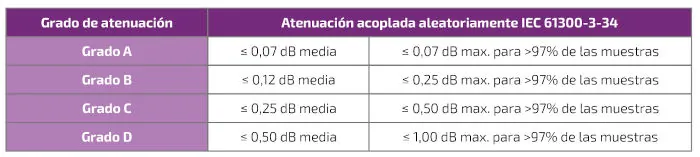

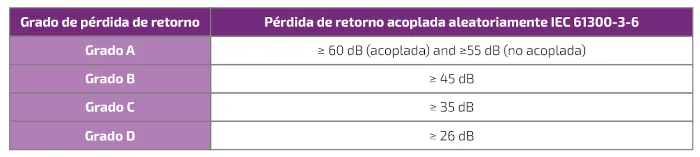

Según la normativa, las pérdidas de inserción y retorno para los diferentes grados son:
Estas diferencias en la concentricidad de las férulas es lo que explica qué los resultados de atenuación y retorno nunca son iguales cuando enfrentan unos conectores con otros aun cuando estén fabricados para cumplir el mismo grado (A, B, C ó D). A esto se suma que las desviaciones suman la no concentricidad de los 2 conectores que se enfrentan.
Los pigtails/latiguillos comerciales son de grado D ó C. Es conveniente que sean de grado C ya que cumplen un alto grado de calidad suficiente para la gran mayoría de las necesidades con un coste muy competitivo.
El grado B es difícil de obtener por los medios habituales de producción y responde a un proceso de selección donde menos de un 15% alcanzan este rendimiento. Keynet tienen la capacidad de fabricar el grado B y aportar un certificado individual del equipo de medida si así es requerido con el cliente
El grado A es extremadamente difícil de obtener, pero se puede hacer. Su coste se incrementa muy sensiblemente.
