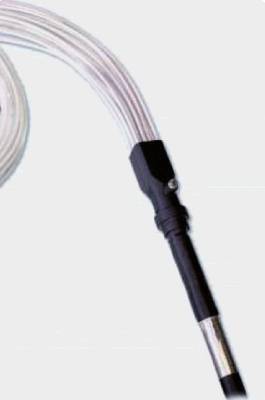

El terminal multitubo TMT-FO de 3dnet.es permite proteger las fibras ópticas desde el punto donde se realiza el pelado de los cables hasta su entrada a bandejas de empalme y/o conectorización en el interior de rack o armarios de distribución. Está ampliamente comprobado que una correcta instalación de los cables de fibra óptica es un aspecto crucial para su buen funcionamiento. Dado la amplitud de modelos de cable de fibra óptica existente en el mercado (tubo holgado, ranurado, etc) y la importancia de que las fibras se protejan tan pronto como el cable de fibra sea pelado, en 3dnet.es hemos diseñado un terminal multitubo que protege los tubos de fibra óptica y/o las fibras ópticas desnudas desde el punto donde se ha llevado a cabo el pelado del cable hasta la entrada en el repartidor óptico. Asimismo, permite que el elemento central del cable de fibra óptica pueda ser cortado y sujetado en el interior del terminal o, por el contrario, pasar a través de él.

El terminal multitubo está formado por dos partes:
• El cuerpo, que se fija al cable de fibra óptica por medio de un tubo termorretráctil.
• La cabeza, donde se fijan tubos PTFE de 5mm de diámetro que protegerán las fibras ópticas evitando que se supere el radio de curvatura mínimo de las mismas (una de las causas de fallos de transmisión).
La cabeza admite un número máximo de 24 tubos PTFE y su longitud la determinará la distancia entre el punto de pelado de cable y las bandejas de distribución y/o conectorización y la necesidad de dejar una coca de fibra.
El terminal puede ser fijado en un lugar apropiado cercano al punto de terminación (Ej. interior de armarios, falsos techos, falsos suelos, conductos de cable, etc) por medio de un tornillo que se encuentra unido al cuerpo del terminal.

El cuerpo del terminal dispone de un tornillo para su fijación a armarios, pared, etc. Asimismo, un extremo lleva un tubo termorretráctil de espesor de pared medio que permite su fijación al cable de fibra óptica cuyo diámetro exterior esté comprendido entre 30 y 12 mm.
La cabeza es de forma cuadrada, dispone de unas ranuras donde se pueden fijar hasta 24 tubos PTFE de 5 mm de diámetro cada uno. Su unión al cuerpo, una vez colocados los tubos se realiza por presión.
La longitud de los tubos PTFE dependerá de las necesidades de cada instalación.
