- Martes, 14 Septiembre 2010

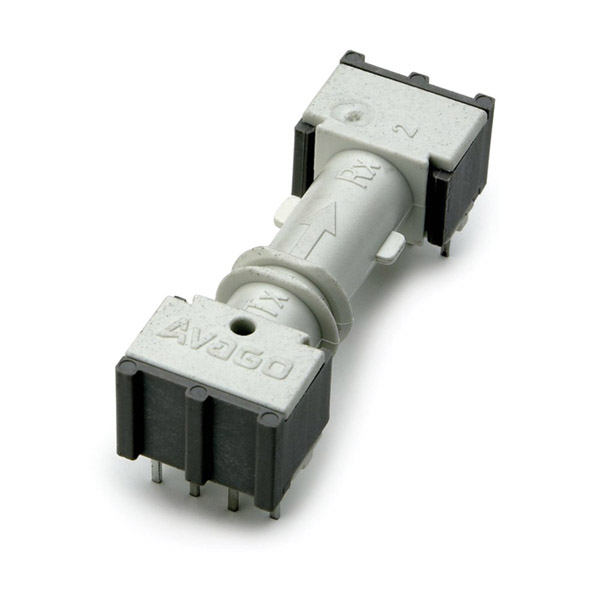

Avago Technologies presenta el HFBR-3810Z, un transmisor/receptor de corto alcance para fibra óptica 10 MBd, dirigido a aplicaciones de aislamiento de inversores de frecuencia y convertidores de potencia en instalaciones de energías renovables. En los parques eólicos y solares, la tecnología de fibra óptica se considera generalmente la tecnología de aislamiento preferida para la conexión entre la lógica de control de baja tensión o los microprocesadores y los inversores de potencia de alta tensión y los circuitos de conmutación.
La distancia entre patillas de la tecnología de corto alcance para FO de 24,96 mm ofrece una supresión de transitorios de tensión de 12 kV según IEC 60664-1. La tecnología de corto alcance para FO de Avago permite el aislamiento galvánico en una placa de circuito impreso donde antes hacían falta pares de transmisor/receptor por separado en dos placas conectadas por medio de fibra óptica de material plástico para el aislamiento. El HFBR-3810Z permite realizar diseños mucho más compactos.
Los dispositivos de corto alcance para FO presentan unas especificaciones mucho mayores para los márgenes (creepage/clearance) que los dispositivos optoacopladores existentes y ofrecen un aislamiento galvánico superior que la tecnología basada en transformador.
La tecnología de fibra presenta unos excelentes niveles de resistencia frente a EMI y de características EMC. El transceptor/receptor de corto alcance HFBR-3810Z de Avago trabaja con fiabilidad en los entornos de alto ruido habituales en la conmutación de alta tensión y el equipamiento y los sistemas para el control de motores. El enlace de datos acoplado en CC no necesita codificación de los datos o circuitería de digitalización. El receptor de FO tiene una salida CMOS/TTL para facilitar el diseño del interface.
Principales características:
• Tecnología de fibra óptica de 650 nm de validez demostrada.
• Supresión de transitorios de tensión de hasta 12 kV según IEC 60664-1, distancia entre patillas de 24,96 mm.
• Alta velocidad: CC a 10MBaud.
• Receptor acoplado en CC con salida CMOS/TTL para diseños sencillos. No necesita codificación de datos o circuitería de digitalización.
• Montaje compacto: huella de 13 mm x 33,56 mm. Huella en la placa de 4,36 cm2 . Aislamiento único de la placa.
• Excelentes niveles de inmunidad frente a EMI y características de EMC.
• Disponible versión con apantallamiento metálico: HFBR-3810MSZ
• Amplio rango de temperaturas: -40 °C a +85 °C.
• Conforme a RoHS.
Además del HFBR-3810Z ofrece una amplia gama de transmisores, receptores y transceptores para fibra óptica, así como controladores de puertas para IGBT/MOSFET de potencia, y productos de aislamiento basados en optoacopladores para aplicaciones en turbinas eólicas, parques eólicos y generación de energía solar.
