Desarrollo de nuevo proyecto de filtro + placa de protección y conjunto de conectores personalizados
- Viernes, 16 Marzo 2018
RF Immunity, distribuido por RC Microelectrónica, había sido seleccionada para desarrollar dos productos personalizados y únicos en un nuevo proyecto de prestigio para uno de nuestros clientes en su nuevo equipo Payload:
1 filtro + placa de protección
2 Juego de conectores personalizados herméticamente sellados
El desafío consistía en desarrollar productos inteligentes con limitaciones de peso y espacio muy estrecho con un enfoque de ingeniería creativa.

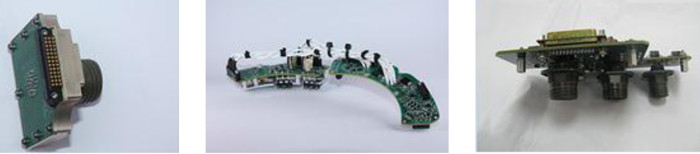

El filtro + placa de protection se diseñó para aplicar la protección Transeint según MILSTD-1275D, MIL -STD-704A&E y el rendimiento de atenuación de Line to Line y Line to GND. Se solicitaron e incorporaron características electrónicas adicionales, como protección de polaridad inversa y apagado por infra voltaje. Se añadió un módulo GPS interno a la placa, así como una llave electrónica que conmuta las señales GPS entre las señales internas y externas.

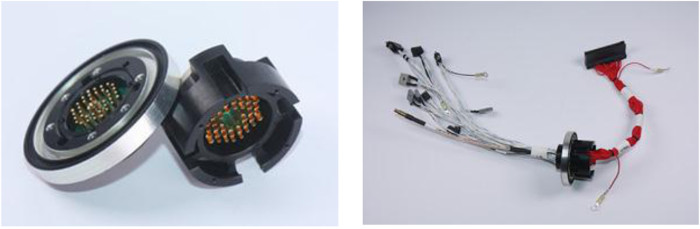

El conjunto de conectores personalizados (macho + hembra) fue estrictamente diseñado con una forma mecánica especial para ubicarse justo dentro del sistema de anillo deslizante payload. La parte de contacto fue especialmente diseñado para las necesidades del cliente y contiene 32 contactos para datos (tamaño 22), 4 contactos para líneas eléctricas (tamaño 20) y un contacto coaxial MMCX para el enlace de video. Los conectores están sellados herméticamente a 105 cc/seg de nivel de helio.
El conjunto de conectores se suministra con cables flexibles de silicona y tiene una capacidad especial para cientos de miles de ciclos de rotación dentro de un rango de ± 35°.
RF Immunity puede ser su socio de desarrollo para diseñar placas de protección RFI / EMI / contra transitorios y conectores personalizados para cantidades bajas, con un alto objetivo de flexibilidad de ingeniería y cuidado extremo, que satisfacerá sus requisitos eléctricos y mecánicos.
