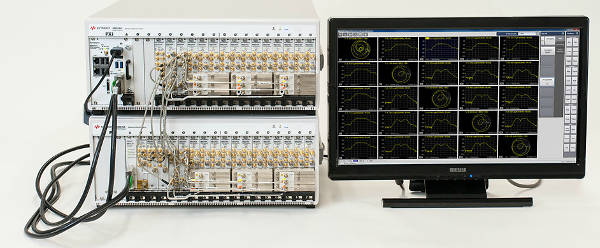

analizador9485A-wKeysight Technologies, Inc. ha presentado el analizador vectorial de redes multipuerto PXIe de mayor rendimiento del sector, el M9485A VNA, diseñado para la fabricación de componentes inalámbricos de alto volumen de módulos front end, conmutadores y filtros utilizados en teléfonos móviles y estaciones base.

La arquitectura multipuerto real ofrece la mejor velocidad de medida de su clase, hasta un 30 por ciento más rápida que las ofertas de la competencia, a la vez que mantiene un rango dinámico elevado. La cobertura de frecuencia de 1 MHz a 9 GHz es adecuada para el futuro diseño de componentes. Los clientes pueden configurar exactamente el número de puertos que necesitan, lo cual les permite ahorrar dinero, además de una rápida reconfiguración a medida que cambian las necesidades de prueba.

Durante la fabricación a gran escala, la velocidad de prueba es fundamental y, a menudo, el espacio es limitado. Con su capacidad multipuerto real de hasta 24 puertos todos los receptores se sincronizan con una fuente común para medir todos los parámetros S a la vez. Al medir dispositivos multipuerto, esta configuración reduce radicalmente el tiempo de barrido en comparación con una solución basada en matriz de conmutación. Estas capacidades agilizan la prueba, ya que mejoran tanto la productividad como el rendimiento, a la vez que reducen el espacio.

“Un VNA PXI realmente multipuerto ofrece más rendimiento con menos barridos que un VNA con una matriz de conmutación para el mismo dispositivo multipuerto”, declaró Akira Nukiyama, vicepresidente y director general de la División de Prueba de Componentes de Keysight en Kobe. “Por ejemplo, con nuestro VNA PXIe de 24 puertos, un dispositivo de 24 puertos tan solo requiere 24 barridos frente a los 264 necesarios con un VNA de 4 puertos y una matriz de conmutación. De esta forma se reduce el tiempo de barrido en más de 10 veces y no se produce deterioro del rendimiento”.

El nuevo VNA multipuerto PXIe M9485A ofrece el mejor rendimiento del sector con una velocidad rápida (5 mseg a 201 puntos con calibración de 2 puertos) y amplio rango dinámico (hasta 142 dB de rango dinámico). El VNA también proporciona ruido de traza bajo (0,001 dBrms a 10 kHz IFBW) y alta estabilidad (0,005 dB/°C). Junto con las capacidades de medida multisitio y multipuerto del M9485, este nivel de rendimiento contribuye a reducir el coste de prueba.

El nuevo VNA PXIe multipuerto de Keysight admite un modo de offset de frecuencia, análisis de dominio temporal y medidas calibradas de todos los puertos basándose en la misma ciencia de medida y calibración que los reconocidos analizadores de red PNA/ENA. Mediante el uso del concepto de módulo PXI, el VNA permite a los usuarios realizar una actualización y reparación flexibles en función de las necesidades. Asimismo, los usuarios pueden ahorrar gran cantidad de espacio en comparación con instrumentos de tipo banco de trabajo con un número de puertos equivalente.

Más información o presupuesto
