- Viernes, 23 Agosto 2013
y DifferentialView para estímulación de modo para mediciones de parámetros S, el MS4640B ayuda a los ingenieros frente a los problemas asociados con las pruebas y caracterización de componentes y subsistemas diseñados para aplicaciones de radar y aplicaciones en serie de alta velocidad.
PulseView permite a los ingenieros de diseño y fabricantes de componentes en la industria aeroespacial y de defensa, probar y caracterizar con precisión diseños en condiciones de pulso. La resolución de 2.5 ns, líder en la industria, con 100 dB de rango dinámico, junto con puertas independientes de medición, proporciona una gran claridad de resultados. También permite a los usuarios ver las perturbaciones de rendimiento en el inicio/final y dentro de un pulso que se ha perdido con anterioridad, por otros sistemas. con un tiempo de captura de 500 ms, permite a los usuarios medir en condiciones de largos intervalos de repetición de pulsos o llevar a cabo mediciones pulso a pulso sobre un mayor número de pulsos.
Un opción adicional, requerida, la opción digitalizadora IF proporciona digitalización rápida para la aplicación PulseView, así como cuatro generadores de pulsos internos. Los generadores de pulsos se pueden utilizar para modular los dispositivos bajo prueba (DUT) o una de una serie de conjuntos de prueba de modulación asociados, disponibles también. Estas características se complementan con una interfaz gráfica innovadora que simplifica la configuración de la medición y aumenta la confianza de que el usuario está midiendo en las condiciones correctas.
DifferentialView, junto con una segunda fuente interna opcional, proporciona a los ingenieros que desarrollan amplificadores diferenciales o ingenieros de integridad de señal, que trabajan en diseños en serie de alta velocidad, con la capacidad de evaluar sus diseños bajo verdaderas condiciones de estímulación modo. Una interfaz gráfica de usuario innovadora permite a los ingenieros establecer los cambios y ver los resultados inmediatamente sin tener que cambiar de pantallas. Cuando DifferentialView se utiliza con equipos de prueba de cuatro puertos de Anritsu, los usuarios pueden realizar mediciones de parámetros S diferenciales, modo común y de modo mixto.

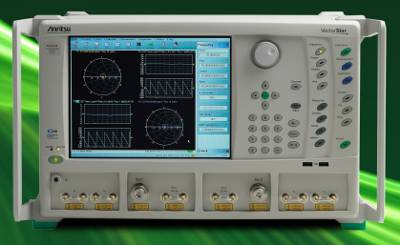

El MS4640B mantiene todas las ventajas inherentes de la plataforma VectorStar. VectorStar cuenta con la capacidad de medición de alto rendimiento a frecuencias tan bajas como 70 kHz para lograr mediciones de parámetros S de alta precisión necesarias para modelar con precisión dispositivos en aplicaciones de simulación. Logra datos de alta calidad, de baja frecuencia, que aseguran una buena estimación en DC.
VNA VectorStar está disponible en rangos de frecuencia de 70 kHz a 20, 40, 50 y 70 GHz, y como sistemas de banda ancha de 70 kHz a 125 GHz. VectorStar también puede proporcionar cobertura de frecuencias de hasta 750 GHz, con módulos de onda mm de Virginia Diodes, Inc. (VDI) o OML, Inc. en función de la gama de frecuencia específica requerida.
