- Martes, 05 Noviembre 2013

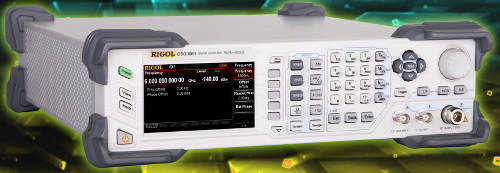

Rigol Technologies, fabricante de instrumentos de prueba y medida para una amplia gama de aplicaciones, ofrece una fuente de señal RF. Esta fuente está disponible con una frecuencia máxima de salida de hasta 6GHz.
La fuente de la serie RF DSG3000 es la nueva opción para los clientes que están a cargo de aplicaciones de comunicación inalámbrica, pruebas de Radar, Audio/Video Broadcasting, uso general, educación, electrónica de consumo y más.
Sus especificaciones básicas ya cumplen muchos requisitos de aplicación.
• Precisión de amplitud: < 0.5 dB (típica)
• Rango de Amplitud de salida: -130 dBm a +13 dBm (+25 dBm ALC off)
• Alta pureza de señal, ruido de fase: <-110dBc/Hz@20kHz (típica)
• Reloj interno estándar 0.5ppm
• Estándar AM/FM/ΦM analógico
• Modulación de pulso estándar, ratio on/off de hasta 80 dB
• Todas las modulaciones apoyan modulación interna y externa
• Diseño estándar de 2U de altura para ahorrar espacio en el rack, kit de montaje en rack disponible
• Interfaces de control remoto USB/LAN/GPIB estándar, soporte del conjunto de comandos SCPI
• Diseño sin atenuador electrónico
El radio de acción se puede ampliar con 4 opciones disponibles.
El oscilador de cristal controlado o Oven Controlled Crystal Oscillator (opción OCXO- A08) de alta estabilidad mejora la estabilidad de la temperatura de la frecuencia de referencia desde 0,5 ppm a 5 ppb.
Una opción adicional de mejora de la precisión es el llamado Controlador Medidor de potencia (opción PMC-DSG3000). Con esta opción es posible controlar medidores de potencia USB de diferentes fabricantes (Agilent/R&S/etc.). Esto se utiliza como una función de calibración automática de planitud (cables, amplificadores, atenuadores, etc ) para los sistemas de prueba.
Mejoras funcionales son las opciones IQ y Pulse. (IQ-DSG3000; PUG-DSG3000)
Con la opción Pulse, el DSG3000 es capaz de actuar como un generador de tren de pulsos. La opción IQ permite la generación de modulación digital. Esta opción ofrece la posibilidad de generar internamente señales IQ y darle salida como señales RF IQ o como señales de banda base I y Q. También señales externas I y Q se pueden introducir y modular a RF hasta 6 GHz.
