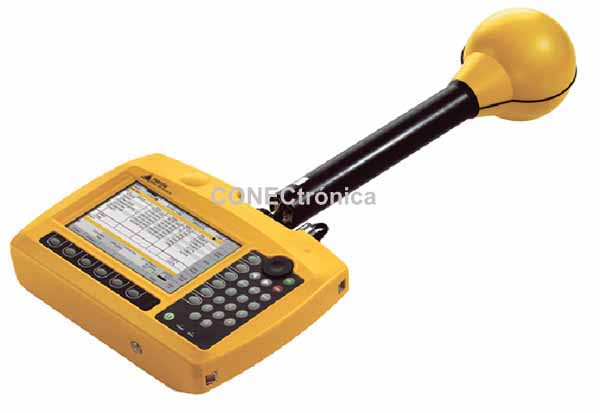

MedidasEn modo de Demodulación UMTS P-CPICH (opcional), o simplemente UMTS, el Medidor de Radiación Selectivo descodifica todos los códigos cifrados presentes en un margen de frecuencia. De esta manera, se puede determinar  y hacer una lista por separado, del aporte individual de cada célula al nivel de exposición total. También calcula la suma de estas contribuciones.

Utilizando un factor de extrapolación configurable,  se puede determinar la situación peor, la cual se produciría si todos los canales de tráfico estuvieran ocupados.
El SRM-3006 también muestra el valor analógico medido, que corresponde a la exposición real del campo, integrado sobre un canal de 5 MHz UMTS. La facilidad de cambiar de análisis espectral al modo UMTS P-CPICH Demodulación abre algunas características útiles. He aquí algunos ejemplos.


Información general sobre la medida con análisis espectral

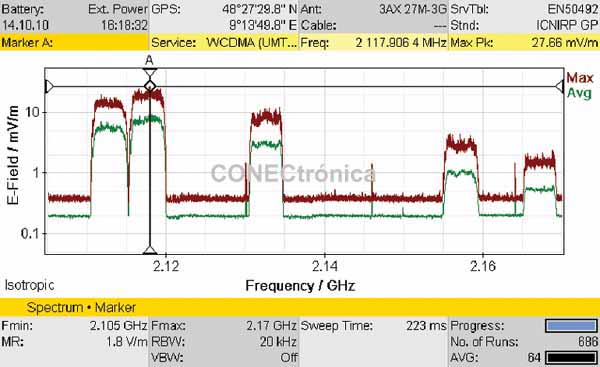

El análisis del espectro ofrece una visión general de la gama de frecuencias UMTS, y muestra con precisión qué canales de frecuencia UMTS dentro de la cuadrícula de 5 MHz, están ocupados (figura 1).


Determinación de la potencia total del canal

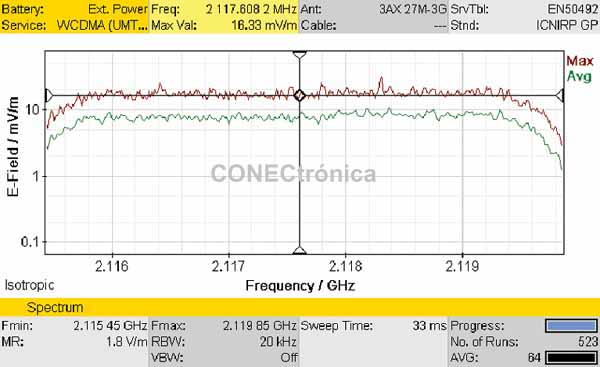

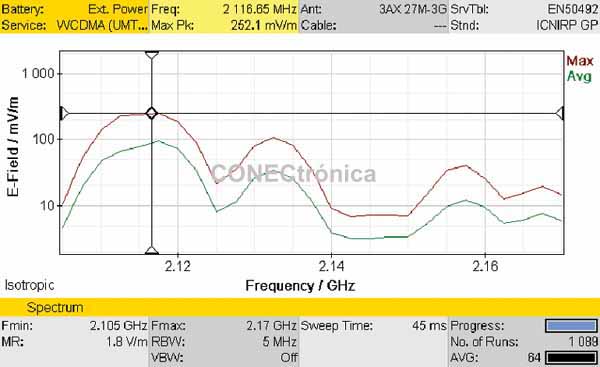

La medida con una resolución de 20 kHz que  se observa en la Figura 1, muestra una visualización precisa del espectro de frecuencias del canal. La medida es, sin embargo más precisa, si el ancho de banda de resolución se establece en 5 MHz, que corresponde a la anchura en frecuencia de un canal UMTS. La potencia del canal se puede leer directamente con el Peak Marker (figura 2).


Determinación de las contribuciones de las células individuales

Todas las medidas mencionadas hasta ahora se podrían haber generado con el modo Spectrum Analysis. La opción UMTS P-CPICH Demodu-lación, sin embargo, es esencial para la determinación de las contribuciones de las células individuales dentro de un canal de frecuencia UMTS, porque las células no difieren en sus frecuencias, sólo en su codificación. Un P-CPICH (Primary Common Pilot Channel) para cada celda está incrustado en la señal múltiplex. Este canal se transmite continuamente a un nivel de potencia constante. Cada célula tiene su propia P-CPICH con su propio código aleatorio. El SRM-3006 decodifica el
P-CPICH y utiliza los códigos de cifrado para que coincida con la intensidad de campo medida con la celda correspondiente.

Medidas1Medidas2Medidas3









Medidas4,tifMedidas5Medidas6









El cambio de modo de análisis del espectro a UMTS es simple: Sólo tiene que pulsar las teclas Extras -> Go to: UMTS. El SRM-3006 utiliza el análisis de espectro de frecuencia central en la fórmula Fcent = (Fmín + Fmax) / 2, o el marcador de posición activa, es decir Fcent = Fmarker. Algunos ajustes manuales pueden ser necesarios, ya que la frecuencia central de la demodulación se debe establecer con una precisión de 100 kHz. Si el proveedor de servicios especifica la frecuencia central, es más conveniente introducir directamente este valor de forma numérica. El SRM-3006 establece automáticamente el ancho de banda de resolución a 3,84 MHz, ancho de banda del filtro que corresponde al canal UMTS de 3 dB.
Este es el resultado de una demodulación UMTS P-CPICH:
La extrapolación de la máxima potencia de salida

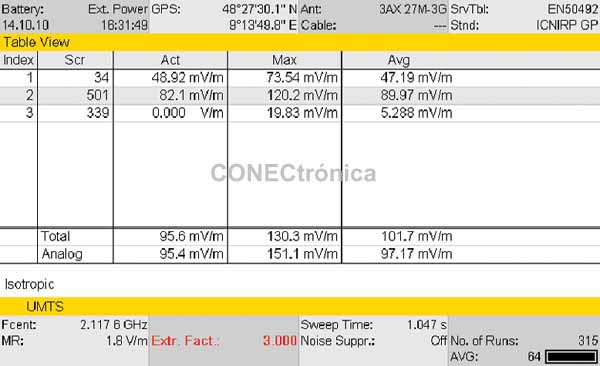

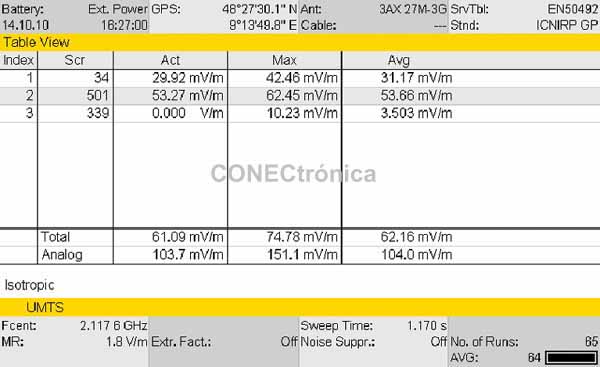

La diferencia entre los valores totales y analógicos se muestra en la figura 4, entre otras cosas se debe a que los valores obtenidos mediante la decodificación sólo tomaban la
P-CPICH, mientras que los valores analógicos incluyen los canales piloto y los canales de tráfico.

Si la proporción máxima de canales de tráfico a P-CPICH se conoce (el proveedor de servicios lo sabe), puede utilizar el factor de extrapolación (Extr. Fact) para determinar el nivel de exposición a los campos que se produciría si todos los canales de tráfico están ocupados. Esto es importante cuando se evalúa la seguridad en las proximidades de la antena UMTS.


Determinar el grado de cobertura
Aunque es deseable, por razones de seguridad, mantener el nivel de exposición a campos, a niveles tan bajos como sea posible, una cierta intensidad de campo es necesario para garantizar una conexión fiable. En particular, las diferencias en la intensidad de campo entre las diferentes células en el mismo canal de frecuencia no deben ser demasiado grandes. Por esta razón, los proveedores de servicios miden la relación entre las intensidades de campo

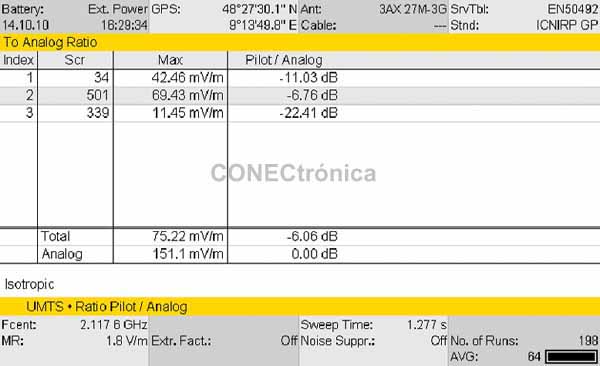

P-CPICH y el total de la medida analógica de intensidad de campo. El SRM-3006 muestra la relación entre piloto y analógico directamente en dB (figura 6).


Notas Técnicas de Narda Safety Test Solutions

Estas notas técnicas informan, sin ningún orden en particular, de las posibles aplicaciones del equipo de medición NARDA-STS. Las aplicaciones típicas del Medidor de Radiación Selectivo SRM-3006 son medidas de seguridad están en:

•    Transmisores de radio y TV (AM, FM, DAB, DVB-T).
•    Las estaciones de telefonía móvil (GSM 900, GSM 1800, UMTS, CDMA, W-CDMA, LTE).
•    Redes de comunicaciones inalámbricas (WiFi, WLAN, WiMAX, DECT, ZigBee, Bluetooth).
•    Radiocontroles  que utilizan frecuencias ISM.

Con las indicaciones dadas en este artículo usted será capaz de hacer un uso más efectivo de las posibilidades de su analizador de espectros portátil NARDA a la hora de realizar estudios y encontrar señales que de otra forma sería difícil de encontrar.

Autor: Artículo cedido por la Unidad de Negocio de Electrónica de Inycom, distribuidor oficial de NARDA en España.

Más información o presupuesto
