• Rojo (Fail - Mal función - Error)
• Amarillo (Limit – al Limite, Aviso: fallo próximo)
• Verde (Link/Act – Buen nivel de señal)
En todo tipo de transmisión de datos existe un emisor, un receptor y un medio entre los dos que lleva la señal de transmisión de datos.
El medio que lleva la señal consiste en un material de cierta calidad, con mas ó menos atenuación por longitud, (longitud definida entre emisora y receptora) y unos conectores que también causan atenuación.
La atenuación puede ser variable y depender de parámetros como: cambios en la temperatura ambiental, radio actual en curvas de la fibra óptica, la calidad de los conectores aplicados.
Ejemplo de aplicación de un producto D-Light:
• Maestro Profibus DP Redundante y
• Red Profibus DP Redundante,
• Esclavos Profibus DP no Redundantes:
Profibus DP Redundante:

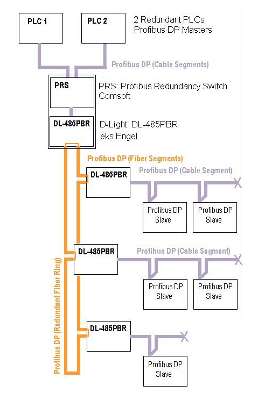

En la ilustración se ve una construcción de Profibus con dos PLCs y la red Profibus Redundante. Cada PLC puede funcionar por si, en autonomía, como Maestro en Profibus DP.
El PRS – “Profibus Redundancy Switch” de Comsoft permite conmutar automáticamente (ó por petición del usuario) entre los 2 PLC, el maestro actual si por algún motivo dejase de funcionar.
El PRS conecta con el Anillo Redundante de Profibus, construido por una cantidad de convertidores Data-Light tipo DL-485PBR de eks Engel. Cada DL-485PBR permite añadir un segmento de Cable Profibus con hasta 32 Esclavos Profibus DP a la topología mixta de Profibus.
